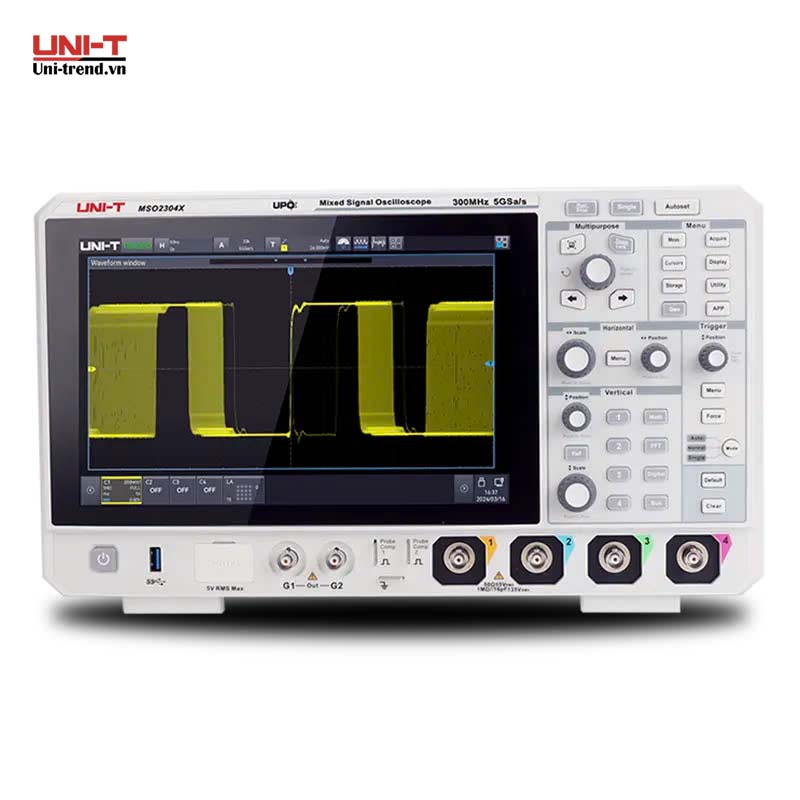

Máy hiện sóng số hỗn hợp UNI-T MSO2204X (200MHz, 5GSa/s, 100Mpts, 4+16CH, MSO)
Chứng nhận: CE/cETLus/UKCA
Giới thiệu về sản phẩm: Máy hiện sóng đa chức năng MSO2204X 200MHz cung cấp tốc độ lấy mẫu tối đa 5 GSa/s và độ sâu bộ nhớ lên tới 100 Mpts. Nó sử dụng công nghệ Ultra Phosphor 3.0 độc quyền, đạt tốc độ thu sóng lên tới 2.000.000 wfms/s và có màn hình hiển thị nhiệt độ màu, độ sáng 256 cấp. Với hệ thống kích hoạt kỹ thuật số tiên tiến, nó đạt được độ chính xác kích hoạt 10ps. Máy hiện sóng hỗ trợ 9 loại kích hoạt nâng cao, 9 loại kích hoạt và giải mã bus nối tiếp, cũng như các chức năng và chế độ phân tích nâng cao như phân tích phổ, phân tích công suất, biểu đồ, ghi sóng, độ phân giải nâng cao, kiểm tra đạt/không đạt, tìm kiếm và điều hướng. Nó cũng được trang bị các chức năng đo lường và tính toán toán học phong phú. Thiết bị có màn hình cảm ứng điện dung 10,1 inch, hỗ trợ nhiều cử chỉ khác nhau cho các thao tác dạng sóng phổ biến, cũng như WebServer để điều khiển từ xa.
Thông số kỹ thuật
| Băng thông |
200MHz |
| Số Kênh |
4 kênh analog, 16 kênh kỹ thuật số, Đầu ra tín hiệu 2 kênh |
| Tốc độ lấy mẫu |
Kênh tương tự: 5.0GSa/giây. Kênh kỹ thuật số: 1,25 GSa/giây |
| Thời gian đáp ứng |
≤1,80ns |
| Độ phân giải dọc |
8-bit (ERES được kích hoạt với tối đa 12-bit) |
| Độ sâu bộ nhớ |
Tối đa: 100Mpts |
| Các loại kích hoạt |
Edge, Pulse width, Ramp, Runt pulse, Over-amplitude pulse, Delay, Timeout, Duration, Setup & hold, Nth edge, Code pattern |
| Bắt dạng sóng |
500.000 wfms/giây (chế độ tuần tự: 2.000.000 wfms/giây) |
| Tỷ lệ dọc (V/div) |
500μV/div đến 10V/div |
| Đầu vào ghép nối |
DC, AC, GND |
| Các phép toán |
A+B, AB, A×B, A÷B, nâng cao, Bộ lọc |
| Đo lường tự động |
54 Thông số |
| Bộ đếm tần số |
Nguồn: kênh tương tự và kênh kỹ thuật số, Đo lường: tần số, thu kỳ, tổng hợp, Băng thông: 300MHz |
| Các chức năng đặc biệt |
Máy hiện sóng kỹ thuật số, Bộ phân tích logic (yêu cầu phụ kiện UT-M15), Chức năng/Máy phát sóng dạng sóng tùy ý (tùy chọn), Máy phân tích quang phổ, Vôn kế kỹ thuật số, Bộ đếm tần số, Trình phân tích giao thức, Máy phân tích biểu đồ Bode, Máy phân tích công suất (tùy chọn) |
Tính năng
| Màn hình |
Màn hình cảm ứng điện dung đa điểm HD (1280×800 pixel) RGB, 10,1 inch , Màu sắc thực 24-bit |
| Giao thức |
Giao thức: RS232, UART, I2C, SPI, RS422, RS485 ( tùy chọn: CAN, CAN-FD, FlexRay,SENT, Audio) |
| Giao tiếp |

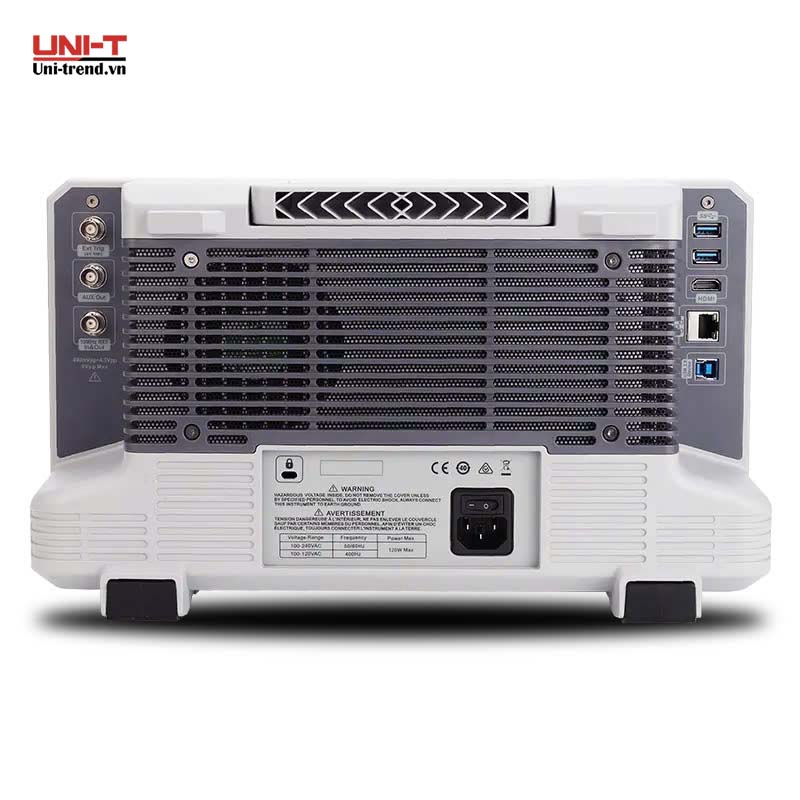

Giao diện: USB-A 3., USB-B, HDMI, LAN, AUX. |
| Trở kháng đầu vào |
(1 MΩ±2%) || (16 pF±3 pF) 50 Ω± 1,5% |
Đặc điển chung
| Nguồn điện sử dụng |
100 V đến 240 VAC (dao động: ±10%), 50 Hz/60 |
| Màu sắc sản phẩm |
Trắng, xám |
| Trọng lượng của sản phẩm |
3,83kg |
| Kích thước sản phẩm |
378mm×218mm×120mm |
| Phụ kiện tiêu chuẩn |
Dây nguồn, cáp USB3.0, Đầu dò máy hiện sóng ( UT-P06 )x4, cáp thẳng BNC (UT-L45), cáp BNC sang kẹp cá sấu (UT-L02A) |
| Đóng gói tiêu chuẩn |
Hộp, hướng dẫn sử dụng tiếng anh |
| Số lượng sản phẩm đóng gói theo thùng NSX |
1C |
