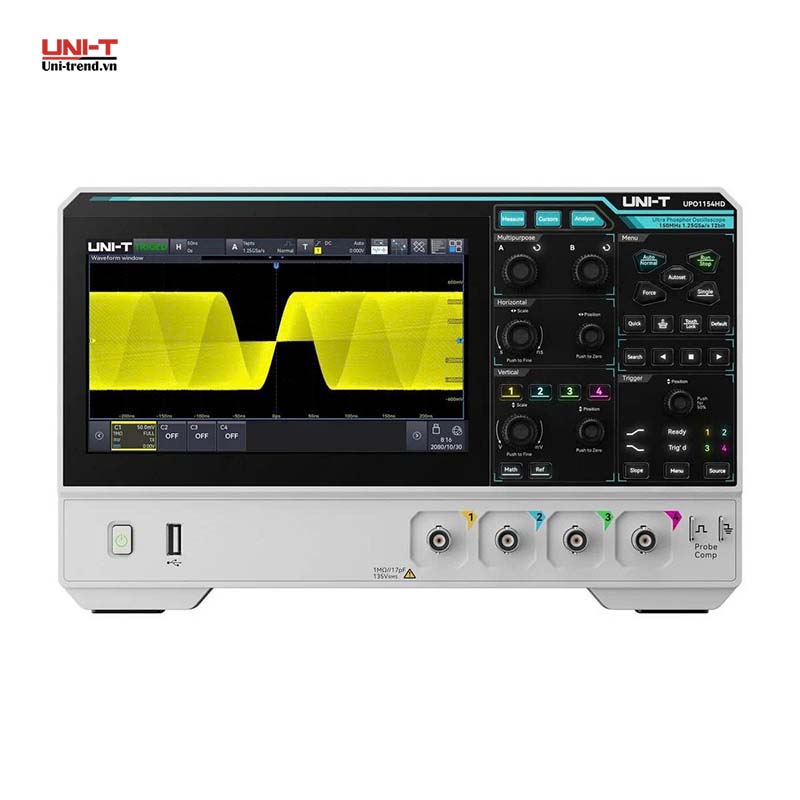

Máy hiện sóng độ phân giải cao UNI-T UPO1154HD (150MHz, 1.25GSa/s, 4CH)

Thương hiệu: Uni-Trend

Model: UPO1154HD

Xuất xứ: Chính hãng

Bảo hành: 12 Tháng

Giá bán (Chưa VAT): 16,550,000 đ

Tình trạng: Đặt hàng

Giá bán (VAT 8 %): 17,874,000 đ

Đặt Hàng Ngay Giao hàng tận nơi Thêm Vào Giỏ Hàng Để tìm hiểu thêm sản phẩm khác So Sánh Với các sản phẩm khác cùng loại

Thông tin sản phẩm
Tài liệu - Phần mềm

Máy hiện sóng độ phân giải cao UNI-T UPO1154HD (150MHz, 1.25GSa/s, 4CH)

Giới thiệu về sản phẩm: UPO1154HD là máy hiện sóng kỹ thuật số 4 kênh, băng thông 150 MHz nổi bật với độ phân giải cao 12-bit vượt trội. Máy cung cấp tốc độ lấy mẫu 1.25 GSa/s và độ sâu bộ nhớ 100 Mpts để bắt sóng chi tiết. Đây là thiết bị 6-trong-1 tích hợp nhiều chức năng như phân tích phổ và giải mã giao thức, lý tưởng cho các ứng dụng đo lường chính xác.

Thông số kỹ thuật

Model	UPO1154HD
Băng thông	150 MHz
Số Kênh	4 kênh
Tốc độ lấy mẫu	1.25 GSa/s (1 kênh), 625 MSa/s (2 kênh), 312.5 MSa/s (4 kênh)
Thời gian đáp ứng	≤2.2ns
Độ phân giải dọc	12-bit (lên đến 16-bit với chế độ ERES)
Độ chính xác theo thời gian	±25ppm
Khoảng thời gian cơ sở	$1 \text{ ns/div}$ đến $1000 \text{ s/div}$
Độ sâu bộ nhớ	Tối đa 100 Mpts
Chế độ kích hoạt	Auto, Normal, Single
Các loại kích hoạt	Edge, Pulse Width, Runt, Slope, Rise/Fall Time, Nth Edge, Delay, Setup/Hold, Window, Pattern, Video, Zone.
Bắt dạng sóng	100.000 wfms/s
Tỷ lệ dọc (V/div)	500 µV/div đến 10 V/div
Đầu vào ghép nối	DC, AC, GND
Đo lường tự động	56 loại thông số
Chức năng tích hợp	Máy hiện sóng, Máy phân tích phổ, Máy phân tích giao thức, Đồng hồ vạn năng kỹ thuật số, Bộ đếm tần số độ chính xác cao, Máy phân tích nguồn

Tính năng

Màn hình	Màn hình cảm ứng điện dung 7 inch (độ phân giải 1024x600. Công nghệ Ultra Phosphor 3.0
Phần mềm	PC
Giao thức	UART, I²C, SPI, CAN, LIN
Giao tiếp	USB Host, USB Device, LAN, HDMI, AUX Out
Trở kháng đầu vào	1MΩ ±2%

Đặc điển chung

Nguồn điện sử dụng	USB-C PD (Power Delivery) 12V/3A
Màu sắc sản phẩm	Trắng, xám
Trọng lượng của sản phẩm	Khoảng 1.56 kg
Kích thước sản phẩm	28.2 cm x 17.5 cm x 4.9 cm
Phụ kiện tiêu chuẩn	Que đo máy hiện sóng, Bộ chuyển đổi nguồn Type-C PD, Cáp USB, Hướng dẫn sử dụng
Đóng gói tiêu chuẩn	Hộp, chống sốc
Số lượng sản phẩm đóng gói theo thùng NSX	1C

Thiết kế diện mạo hoàn toàn mới

Thiết kế mỏng hai mặt cho yếu tố hiện đại và nhỏ gọn
Kích thước: 28,2cm × 17,5cm × 4,9cm

Thiết kế diện mạo hoàn toàn mới

Nguồn điện type C

Dòng UPO1000HD sử dụng phương pháp cấp nguồn Type-C mới nhất. Khi không có nguồn điện ngoài trời, có thể sử dụng bộ sạc di động.

Loại C cho nguồn điện

ADC độ phân giải cao 12-bit

Lấy mẫu ADC độ phân giải cao 12 bit có mức lượng tử hóa lên tới 4096, gấp 16 lần so với ADC 8 bit thông thường, cho phép khôi phục chi tiết dạng sóng tốt hơn.

ADC độ phân giải cao 12-bit

Thiết bị kiểm tra đa năng

- Máy hiện sóng - Máy phân tích phổ
- Máy phân tích giao thức
- Máy phân tích công suất - Máy đếm tần số chính xác cao
- Vôn kế kỹ thuật số

Thiết bị kiểm tra đa năng

Ultra Phosphor 3.0

Hỗ trợ ánh xạ đồ thị song song 8 kênh, tốc độ xử lý lên tới 20 Gbps, tốc độ thu dạng sóng lên tới 100.000 wfms/giây và lên tới 500.000 wfms/giây ở chế độ tuần tự.

Ultra Phosphor 3.0

56 loại: Đo lường, Thống kê, Biểu đồ xu hướng

56 loại phép đo tự động tham số chính xác, bao gồm nhiều chiều như điện áp, tần số, pha và công suất. Thiết bị cũng tích hợp các chức năng thống kê tham số nâng cao và phân tích trực quan đồ thị xu hướng, cung cấp khả năng hiển thị toàn diện và đa chiều về các thay đổi đặc tính tín hiệu, đạt được thông tin chuyên sâu ở cấp độ chuyên nghiệp và diễn giải dữ liệu hiệu quả.

56 loại: Đo lường, Thống kê, Biểu đồ xu hướng

Giải mã và kích hoạt giao thức

Hỗ trợ 5 loại giao thức chính, bao gồm
- Nhúng: UART, I2C, SPI
- Ô tô: CAN, LIN

Giải mã và kích hoạt giao thức

Máy phân tích quang phổ

- FFT nâng cao tiêu chuẩn với tối đa 1 Mpts
để phân tích tín hiệu 4 kênh
- Dải tần số: 0 đến 625 MHz
- Đường cong thác nước
- 4 dấu vết và 4 lần phát hiện
- Loại dấu: Tự động, thủ công và ngưỡng
- Danh sách điểm đánh dấu
