Máy hiện sóng số hỗn hợp UNI-T MSO2304X (300MHz, 5GSa/s, 100Mpts, 4+16CH, MSO)

Thương hiệu: Uni-Trend

Model: MSO2304X

Xuất xứ: Chính hãng

Bảo hành: 12 Tháng

Giá bán (Chưa VAT): 53,100,000 đ

Tình trạng: Đặt hàng

Giá bán (VAT 8 %): 57,348,000 đ

Đặt Hàng Ngay Giao hàng tận nơi Thêm Vào Giỏ Hàng Để tìm hiểu thêm sản phẩm khác So Sánh Với các sản phẩm khác cùng loại

Thông tin sản phẩm
Tài liệu - Phần mềm

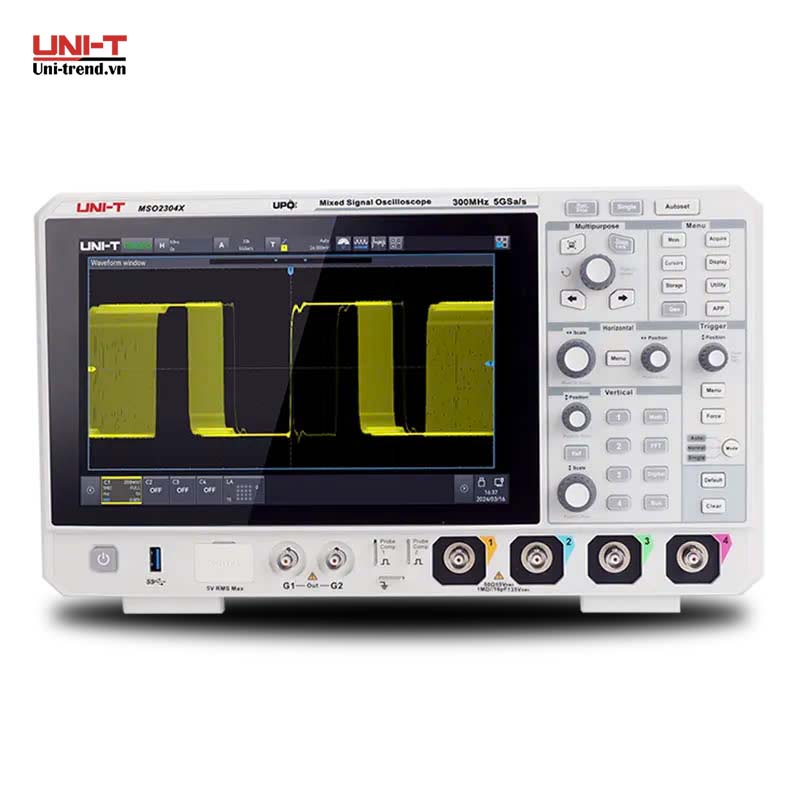

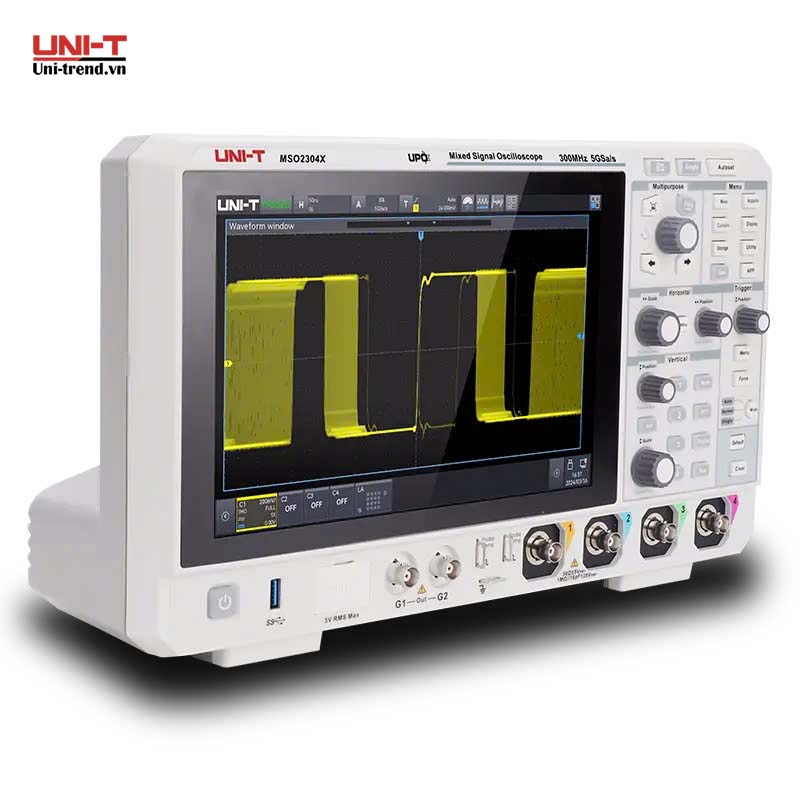

Máy hiện sóng số hỗn hợp UNI-T MSO2304X (300MHz, 5GSa/s, 100Mpts, 4+16CH, MSO)

Chứng nhận: CE/cETLus/UKCA

Giới thiệu về sản phẩm: Máy hiện sóng đa chức năng MSO2304X cung cấp tốc độ lấy mẫu tối đa 5 GSa/s và độ sâu bộ nhớ lên tới 100 Mpts. Nó sử dụng công nghệ Ultra Phosphor 3.0 độc quyền, đạt tốc độ thu sóng lên tới 2.000.000 wfms/s và có màn hình hiển thị nhiệt độ màu, độ sáng 256 cấp. Với hệ thống kích hoạt kỹ thuật số tiên tiến, nó đạt được độ chính xác kích hoạt 10 ps. Máy hiện sóng hỗ trợ 9 loại kích hoạt nâng cao, 9 loại kích hoạt và giải mã bus nối tiếp, cũng như các chức năng và chế độ phân tích nâng cao như phân tích phổ, phân tích công suất, biểu đồ, ghi sóng, độ phân giải nâng cao, kiểm tra đạt/không đạt, tìm kiếm và điều hướng. Nó cũng được trang bị các chức năng đo lường và tính toán toán học phong phú. Thiết bị có màn hình cảm ứng điện dung 10,1 inch, hỗ trợ nhiều cử chỉ khác nhau cho các thao tác dạng sóng phổ biến, cũng như WebServer để điều khiển từ xa.

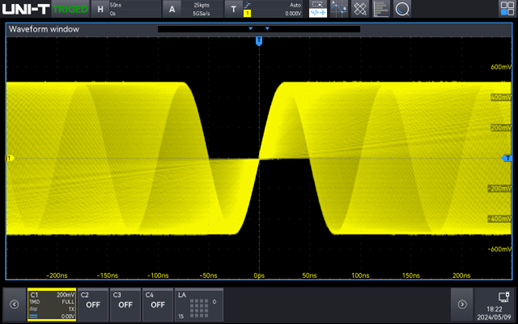

Máy hiện sóng kỹ thuật số

- Băng thông: 100 MHz/200 MHz/300 MHz, Tốc độ lấy mẫu thời gian thực tối đa: 5GSa/s. Độ sâu bộ nhớ tối đa: 100 Mpts. 4 kênh analog, 1 kênh kích hoạt ngoài.

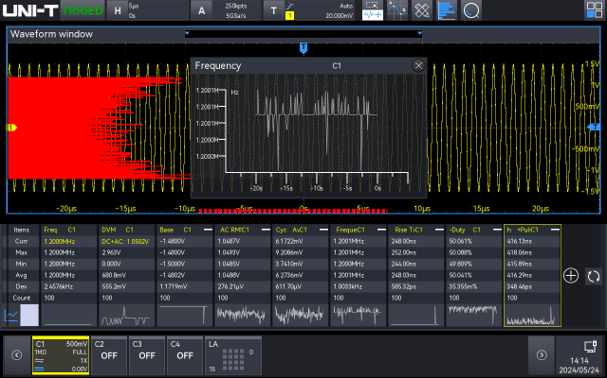

54 loại: Đo lường, Thống kê, Biểu đồ xu hướng

54 loại phép đo tự động chính xác các thông số bao gồm nhiều chiều như điện áp, tần số và pha. Nó cũng tích hợp các chức năng phân tích thống kê tham số nâng cao và trực quan hóa biểu đồ xu hướng, cung cấp khả năng hiển thị toàn diện và đa chiều về các thay đổi đặc tính tín hiệu, đạt được thông tin chuyên sâu ở cấp độ chuyên nghiệp và giải thích dữ liệu hiệu quả.

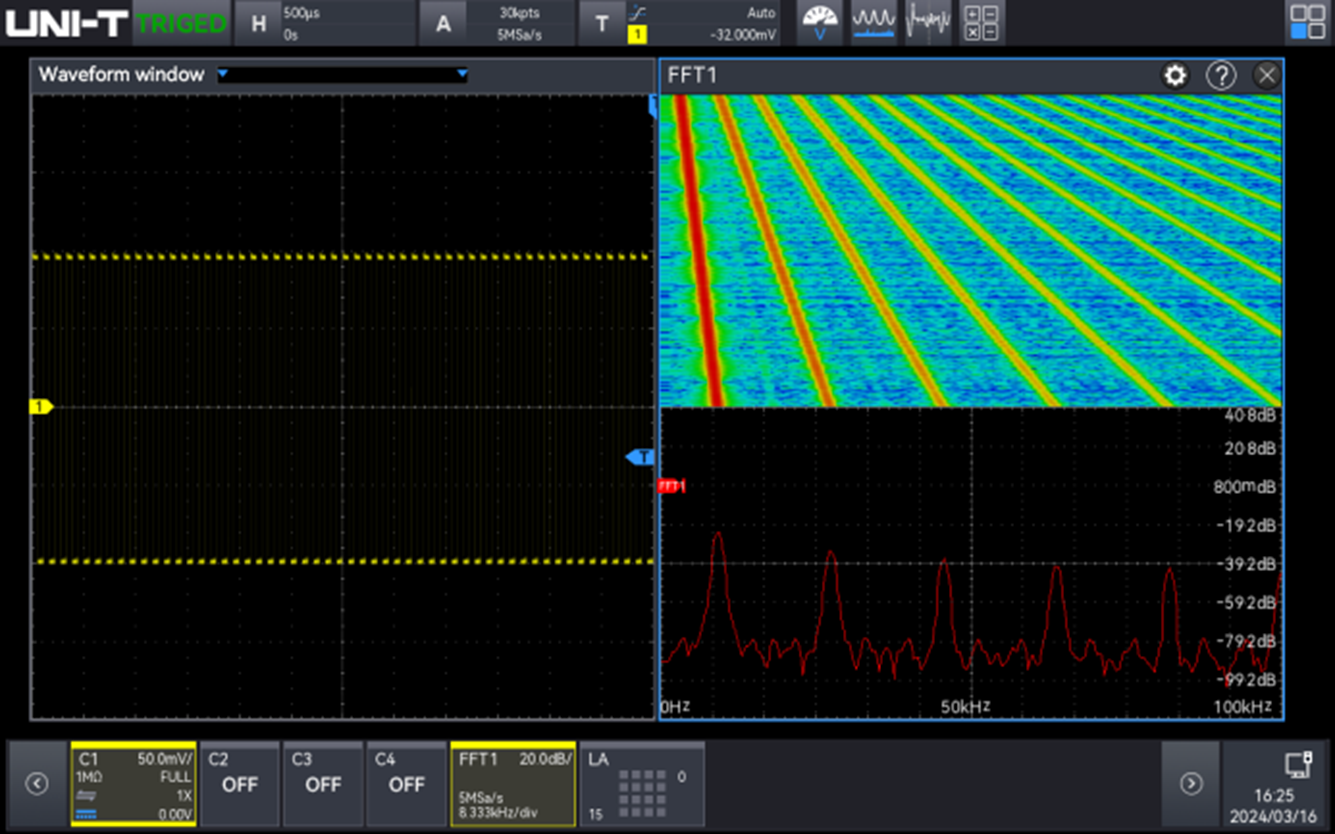

Phân tích quang phổ

- FFT nâng cao tiêu chuẩn, lên đến 4 Mpts, phân tích tín hiệu 4 kênh. Dải tần số: 0 Hz đến 1,25 GHz. Đường cong thác nước. 4 dấu vết và 4 phát hiện. Kiểu đánh dấu: Tự động, thủ công và ngưỡng. Danh sách điểm đánh dấu

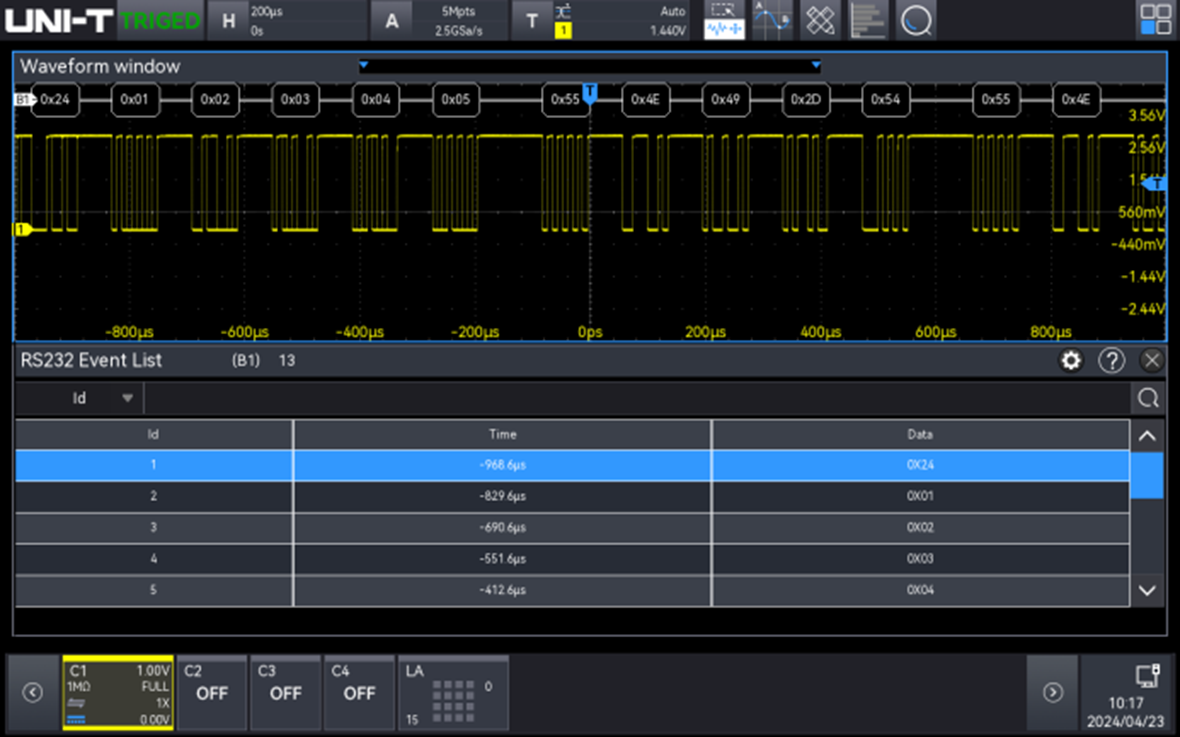

Trình phân tích giao thức

Hỗ trợ 9 loại giao thức chính: Nhúng: UART, I2C, SPI. Automobile: CAN, CAN-FD, LIN, FlexRay, SENT. Âm thanh: I2S (Audio-I2S, Audio-LJ, Audio-RJ). Được trang bị khả năng chụp kích hoạt bất thường chính xác và giải mã thời gian thực, nó giải mã 200M dữ liệu trong vòng chưa đầy 1 giây và hỗ trợ sáng tạo phân tích đồng thời bốn bus, cung cấp các giải pháp phân tích giao thức nhanh chóng và chuyên sâu cho các hệ thống giao tiếp phức tạp.

Phân tích Công suất

- Tích hợp phân tích tỷ lệ loại bỏ nguồn điện (PSRR), phân tích phản hồi điều khiển vòng kín, đánh giá chất lượng điện năng, phát hiện sóng hài dòng điện và các chức năng phân tích dòng điện đột biến, cung cấp các giải pháp toàn diện và chuyên nghiệp để đánh giá hiệu suất hệ thống điện, đánh giá và tối ưu hóa độ ổn định. Mục đích là nâng cao hiệu quả năng lượng và sự ổn định của hệ thống. Hỗ trợ 12 bài kiểm tra năng lượng vào năm 2024.

Phân tích Công suất 6+

Thông số kỹ thuật

Băng thông	300MHz
Số Kênh	4 kênh analog, 16 kênh kỹ thuật số, Đầu ra tín hiệu 2 kênh
Tốc độ lấy mẫu	Kênh tương tự: 5.0GSa/giây. Kênh kỹ thuật số: 1,25 GSa/giây
Thời gian đáp ứng	≤1,17ns
Độ phân giải dọc	8-bit (ERES được kích hoạt với tối đa 12-bit)
Độ sâu bộ nhớ	Tối đa: 100Mpts
Các loại kích hoạt	Edge, Pulse width, Ramp, Runt pulse, Over-amplitude pulse, Delay, Timeout, Duration, Setup & hold, Nth edge, Code pattern
Bắt dạng sóng	500.000 wfms/giây (chế độ tuần tự: 2.000.000 wfms/giây)
Tỷ lệ dọc (V/div)	500μV/div đến 10V/div
Đầu vào ghép nối	DC, AC, GND
Các phép toán	A+B, AB, A×B, A÷B, nâng cao, Bộ lọc
Đo lường tự động	54 Thông số
Bộ đếm tần số	Nguồn: kênh tương tự và kênh kỹ thuật số, Đo lường: tần số, thu kỳ, tổng hợp, Băng thông: 300MHz
Các chức năng đặc biệt	Máy hiện sóng kỹ thuật số, Bộ phân tích logic (yêu cầu phụ kiện UT-M15), Chức năng/Máy phát sóng dạng sóng tùy ý (tùy chọn), Máy phân tích quang phổ, Vôn kế kỹ thuật số, Bộ đếm tần số, Trình phân tích giao thức, Máy phân tích biểu đồ Bode, Máy phân tích công suất (tùy chọn)

Tính năng

Màn hình	Màn hình cảm ứng điện dung đa điểm HD (1280×800 pixel) RGB, 10,1 inch , Màu sắc thực 24-bit
Giao thức	Giao thức: RS232, UART, I2C, SPI, RS422, RS485 ( tùy chọn: CAN, CAN-FD, FlexRay,SENT, Audio)
Giao tiếp	Giao diện: USB-A 3., USB-B, HDMI, LAN, AUX.
Trở kháng đầu vào	(1 MΩ±2%) \|\| (16 pF±3 pF) 50 Ω± 1,5%

Đặc điển chung

Nguồn điện sử dụng	100 V đến 240 VAC (dao động: ±10%), 50 Hz/60
Màu sắc sản phẩm	Trắng, xám
Trọng lượng của sản phẩm	3,83kg
Kích thước sản phẩm	378mm×218mm×120mm
Phụ kiện tiêu chuẩn	Dây nguồn, cáp USB3.0, Đầu dò máy hiện sóng ( UT-P06 )x4, cáp thẳng BNC (UT-L45), cáp BNC sang kẹp cá sấu (UT-L02A)
Đóng gói tiêu chuẩn	Hộp, hướng dẫn sử dụng tiếng anh
Số lượng sản phẩm đóng gói theo thùng NSX	1C
