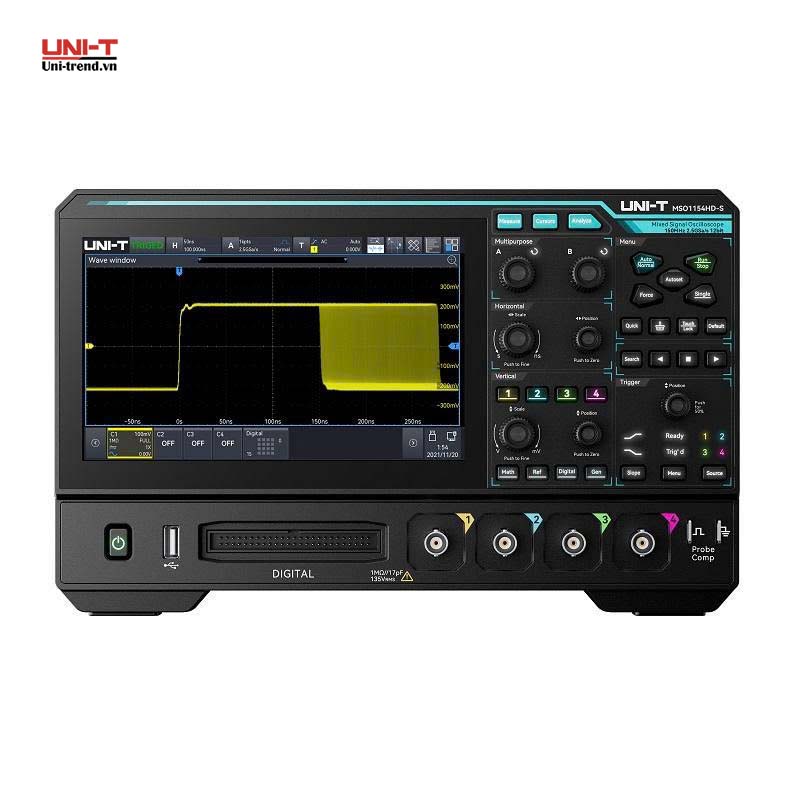

Máy hiện sóng độ phân giải cao UNI-T MSO1154HD-S (150MHz, 2.5GSa/s, 4+16 CH, AWG)
Giới thiệu về sản phẩm: Máy hiện sóng độ phân giải cao dòng MSO1154HD-S có băng thông tối đa 150 MHz, tốc độ lấy mẫu tối đa 2,5 GSa/giây, được trang bị 4 kênh analog và 16 kênh kỹ thuật số, với độ sâu bộ nhớ lên đến 100 Mpts. MSO1154HD-S áp dụng công nghệ Ultra Phosphor 3.0 độc quyền, đạt tốc độ thu sóng lên đến 200.000 wfms/giây, với 256 mức nhiệt độ xám, và được trang bị hệ thống kích hoạt kỹ thuật số tiên tiến với độ nhạy kích hoạt cao và độ nhiễu thấp.
Thông số kỹ thuật
| Model |
MSO1154HD-S |
| Băng thông |
150 MHz |
| Số Kênh |
4 kênh Analog, 16 kênh Kênh Digital, 2 kênh AWG |
| Tốc độ lấy mẫu |
2.5 GSa/s |
| Độ phân giải dọc |
12-bit (Lên đến 16-bit khi bật ERES) |
| Độ sâu bộ nhớ |
100 Mpts (1,000,000 wfms/s chế độ tuần tự) |
| Bắt dạng sóng |
200,000 wfms/s |
| Tỷ lệ dọc (V/div) |
500 uV/div ~ 10 V/div |
| Thang thời gian cơ sở (s/div) |
2 ns/div ~ 1 ks/div |
| Các chức năng đặc biệt |
Bode Plot |
| Chức năng tích hợp |
Vôn kế kỹ thuật số DVM, Bộ đếm tần số, Máy phân tích phổ, Máy phân tích công suất, Máy phân tích giao thức, Biểu đồ Bode |
| Máy phát xung tích hợp |
2 kênh, 25 MHz, 200 MSa/s, 14-bit, 16 kpts |
Tính năng
| Màn hình |
7 inch cảm ứng điện dung đa điểm, 1024 x 600 pixels |
| Giao thức |
RS232/UART, I²C, SPI, CAN, CAN-FD, LIN, Audio |
| Giao tiếp |
USB Host/Device, LAN (LXI), HDMI, AUX Out |
| Trở kháng đầu vào |
1MΩ |
Đặc điển chung
| Nguồn điện sử dụng |
Cổng Type-C PD. 12V-3A ( tối thiểu ) |
| Màu sắc sản phẩm |
Xám đen |
| Trọng lượng của sản phẩm |
1.56 kg |
| Kích thước sản phẩm |
282 x 175 x 49mm |
| Phụ kiện tiêu chuẩn |
Dây nguồn AC, Bộ chuyển đổi Nguồn Type-C, Cáp USB 2.0, Cáp tín hiệu BNC, Đầu dò Logic, Que đo thụ động |
| Đóng gói tiêu chuẩn |
Hộp, chống sốc, hướng dẫn sử dụng |
| Số lượng sản phẩm đóng gói theo thùng NSX |
1C |

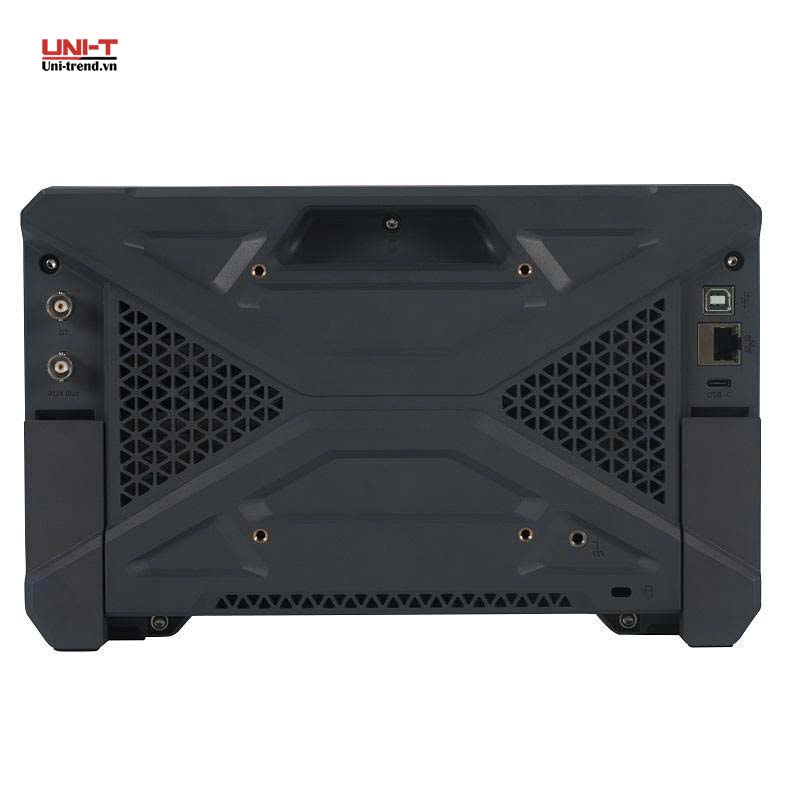

Thiết kế diện mạo hoàn toàn mới
Thiết kế mỏng hai mặt cho yếu tố hiện đại và nhỏ gọn
Kích thước: 28,2cm × 17,5cm × 4,9cm
Nguồn điện type C
Dòng MSO1000HD sử dụng phương pháp cấp nguồn Type-C mới nhất. Khi không có nguồn điện ngoài trời, có thể sử dụng bộ sạc di động.
Độ phân giải nâng cao 16-bit
Độ chính xác cao hơn, nhiễu nền thấp hơn. Ở chế độ phân giải cao 16 bit, bằng cách kết hợp ADC 12 bit với ERES 4 bit (độ phân giải nâng cao), độ chính xác đo lường được cải thiện đáng kể, hiển thị chi tiết các dạng sóng phức tạp một cách tinh tế. Điều này giúp triệt tiêu nhiễu ngoài băng tần hiệu quả và giảm nhiễu vốn có của máy hiện sóng với tín hiệu thực, do đó đảm bảo trải nghiệm đo lường chính xác hơn đồng thời tăng số bit lấy mẫu.
Thiết bị kiểm tra đa năng
- Máy hiện sóng.
- Máy phân tích logic.
- Máy phân tích phổ.
- Máy phân tích giao thức.
- Máy phân tích công suất.
- Máy phân tích biểu đồ Bode.
-Bộ đếm tần số có độ chính xác cao.
- Vôn kế kỹ thuật số.
Ultra Phosphor 3.0
Hỗ trợ ánh xạ đồ thị song song 8 kênh, tốc độ xử lý lên tới 20 Gbps, tốc độ thu dạng sóng lên tới 200.000 wfms/giây và lên tới 1.000.000 wfms/giây ở chế độ tuần tự.
56 loại: Đo lường, Thống kê, Biểu đồ xu hướng
56 loại phép đo tự động tham số chính xác, bao gồm nhiều chiều như điện áp, tần số, pha và công suất. Thiết bị cũng tích hợp các chức năng thống kê tham số nâng cao và phân tích trực quan đồ thị xu hướng, cung cấp khả năng hiển thị toàn diện và đa chiều về các thay đổi đặc tính tín hiệu, đạt được thông tin chuyên sâu ở cấp độ chuyên nghiệp và diễn giải dữ liệu hiệu quả.
Giải mã và kích hoạt giao thức
Hỗ trợ 7 loại giao thức chính, bao gồm.
- Nhúng: UART, I2C, SPI.
- Ô tô: CAN, CAN-FD, LIN.
- Âm thanh: Âm thanh.
Máy phân tích quang phổ
- FFT nâng cao tiêu chuẩn với tối đa 1 Mpts để phân tích tín hiệu 4 kênh.
- Dải tần số: 0 đến 1,25 GHz.
- Đường cong thác nước.
- 4 dấu vết và 4 lần phát hiện.
- Loại dấu: Tự động, thủ công và ngưỡng.
- Danh sách điểm đánh dấu.
Phân tích công suất
Phân tích đầu vào:- Chất lượng điện năng - Phân tích sóng hài - Phân tích chuyển mạch - Dòng điện khởi động - Tổn thất chuyển mạch - Khu vực hoạt động an toàn (SOA) - Tốc độ quay - Phân tích đầu ra điện trở bật ở trạng thái ổn định - Phân tích gợn sóng - Phân tích điều chế - Hiệu suất điện năng - Đáp ứng tức thời - Thời gian BẬT/TẮT
