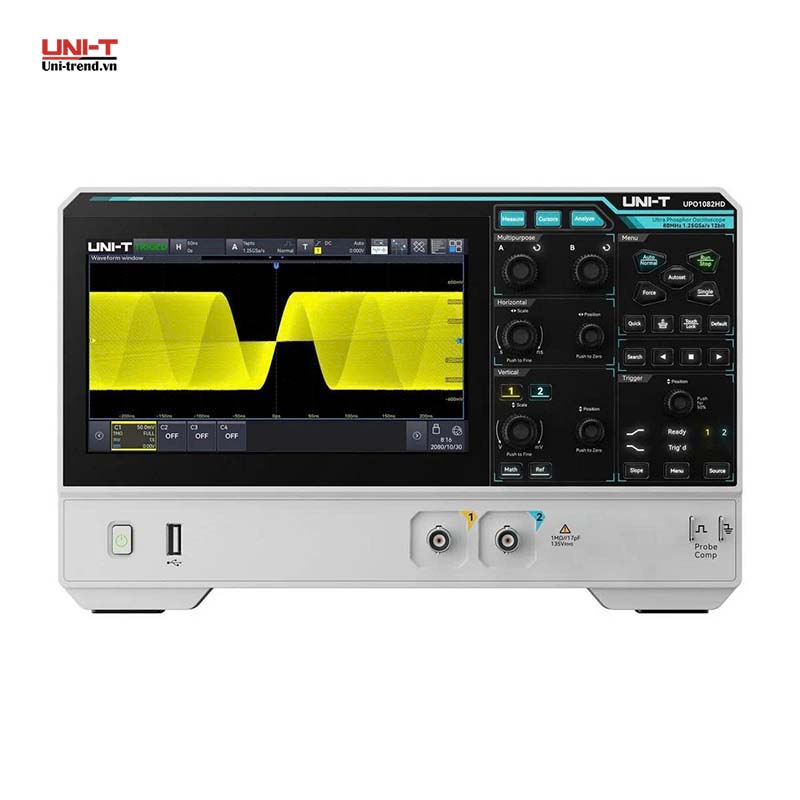

Máy hiện sóng độ phân giải cao UNI-T UPO1082HD (80MHz, 1.25GSa/s, 2CH)
Giới thiệu về sản phẩm: UNI-T UPO1082HD là máy hiện sóng 2 kênh, băng thông 80MHz với độ phân giải 12-bit (HD), giúp hiển thị tín hiệu cực kỳ chi tiết. Tốc độ lấy mẫu 1.25GSa/s và bộ nhớ 100Mpts đảm bảo bắt trọn mọi sự kiện tín hiệu nhanh và phức tạp. Thiết bị tích hợp công nghệ Ultra Phosphor và nhiều chức năng 6-trong-1, là lựa chọn hoàn hảo cho kỹ thuật viên và chuyên gia cần độ chính xác cao.
Thông số kỹ thuật
| Model |
UPO1082HD |
| Băng thông |
80 MHz |
| Số Kênh |
2 kênh |
| Tốc độ lấy mẫu |
1.25 GSa/s (Khi sử dụng 1 kênh). 625 MSa/s (Khi sử dụng 2 kênh) |
| Thời gian đáp ứng |
<4ns |
| Độ phân giải dọc |
12 bit (Cung cấp 4096 mức lượng tử hóa) |
| Độ chính xác theo thời gian |
±5ppm |
| Khoảng thời gian cơ sở |
1 ns/div đến 1000 s/div |
| Độ sâu bộ nhớ |
100 Mpts |
| Chế độ kích hoạt |
Auto, Normal, Single |
| Các loại kích hoạt |
Cạnh (Edge), Độ rộng xung (Pulse Width), Video, Độ dốc (Slope), Xung Runt, Xung quá biên độ (Over-amplitude), Độ trễ (Delay), Thời gian chờ (Timeout), Thời lượng (Duration), Thiết lập/Giữ (Setup/Hold), Cạnh thứ N, Mẫu (Pattern), Bus Serial (UART/I²C/SPI/CAN/LIN) |
| Bắt dạng sóng |
100,000 wfms/s (dạng sóng/giây, tiêu chuẩn). 500,000 wfms/s (ở chế độ Sequence) |
| Tỷ lệ dọc (V/div) |
500 µV/div đến 10 V/div |
| Đầu vào ghép nối |
DC, AC, GND |
| Đo lường tự động |
Đo lường tự động 56 loại thông số |
| Các chức năng đặc biệt |
Giải mã Bus Serial, Phân tích Nguồn, Đo tự động, 36 loại tham số dạng sóng, FFT |
| Chức năng tích hợp |
Máy hiện sóng, Máy phân tích phổ , Máy phân tích giao thức , Đồng hồ vạn năng kỹ thuật số , Bộ đếm tần số độ chính xác cao , Máy phân tích nguồn |
Tính năng
| Màn hình |
Cảm ứng điện dung, 7 inch (1024 x 600), Công nghệ hiển thị: Ultra Phosphor 3.0 |
| Phần mềm |
PC |
| Giao tiếp |
USB Host, USB Device, LAN (Ethernet), HDMI Out, AUX Out (Trigger Out, Pass/Fail, DVM) |
| Trở kháng đầu vào |
1 MΩ ± 2% |
Đặc điển chung
| Nguồn điện sử dụng |
USB-C PD (Power Delivery) 12V/3A |
| Màu sắc sản phẩm |
Xám, đen |
| Trọng lượng của sản phẩm |
Khoảng 1.56 kg |
| Kích thước sản phẩm |
28.2 cm x 17.5 cm x 4.9 cm |
| Phụ kiện tiêu chuẩn |
Que đo máy hiện sóng, Bộ chuyển đổi nguồn Type-C PD, Cáp USB, Hướng dẫn sử dụng |
| Đóng gói tiêu chuẩn |
Hộp, chống sốc |
| Số lượng sản phẩm đóng gói theo thùng NSX |
1C |
Thiết kế diện mạo hoàn toàn mới
Thiết kế mỏng hai mặt cho yếu tố hiện đại và nhỏ gọn
Kích thước: 28,2cm × 17,5cm × 4,9cm
Nguồn điện type C
Dòng UPO1000HD sử dụng phương pháp cấp nguồn Type-C mới nhất. Khi không có nguồn điện ngoài trời, có thể sử dụng bộ sạc di động.
ADC độ phân giải cao 12-bit
Lấy mẫu ADC độ phân giải cao 12 bit có mức lượng tử hóa lên tới 4096, gấp 16 lần so với ADC 8 bit thông thường, cho phép khôi phục chi tiết dạng sóng tốt hơn.
Thiết bị kiểm tra đa năng
- Máy hiện sóng - Máy phân tích phổ
- Máy phân tích giao thức
- Máy phân tích công suất - Máy đếm tần số chính xác cao
- Vôn kế kỹ thuật số
Ultra Phosphor 3.0
Hỗ trợ ánh xạ đồ thị song song 8 kênh, tốc độ xử lý lên tới 20 Gbps, tốc độ thu dạng sóng lên tới 100.000 wfms/giây và lên tới 500.000 wfms/giây ở chế độ tuần tự.
56 loại: Đo lường, Thống kê, Biểu đồ xu hướng
56 loại phép đo tự động tham số chính xác, bao gồm nhiều chiều như điện áp, tần số, pha và công suất. Thiết bị cũng tích hợp các chức năng thống kê tham số nâng cao và phân tích trực quan đồ thị xu hướng, cung cấp khả năng hiển thị toàn diện và đa chiều về các thay đổi đặc tính tín hiệu, đạt được thông tin chuyên sâu ở cấp độ chuyên nghiệp và diễn giải dữ liệu hiệu quả.
Giải mã và kích hoạt giao thức
Hỗ trợ 5 loại giao thức chính, bao gồm
- Nhúng: UART, I2C, SPI
- Ô tô: CAN, LIN
Máy phân tích quang phổ
- FFT nâng cao tiêu chuẩn với tối đa 1 Mpts
để phân tích tín hiệu 4 kênh
- Dải tần số: 0 đến 625 MHz
- Đường cong thác nước
- 4 dấu vết và 4 lần phát hiện
- Loại dấu: Tự động, thủ công và ngưỡng
- Danh sách điểm đánh dấu
Phân tích công suất
Phân tích đầu vào
- Chất lượng điện năng
- Phân tích sóng hài - Phân tích chuyển mạch dòng điện khởi động - Tổn thất chuyển mạch - Khu vực hoạt động an toàn (SOA) - Tốc độ quay - Phân tích đầu ra điện trở bật ở trạng thái ổn định - Phân tích gợn sóng - Phân tích điều chế - Hiệu suất điện năng - Đáp ứng tức thời - Thời gian BẬT/TẮT
