| Mô hình |

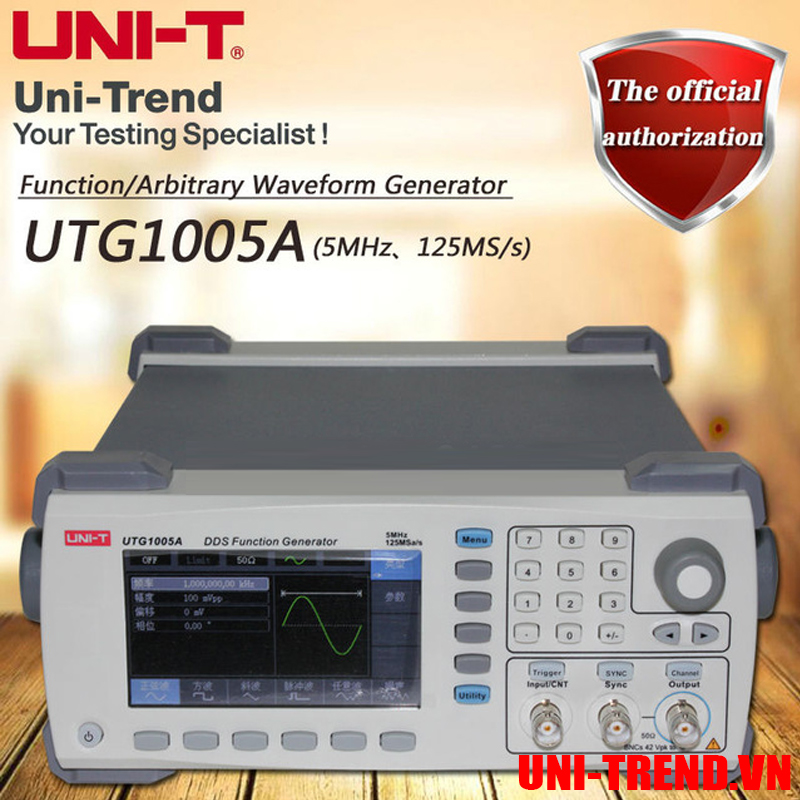

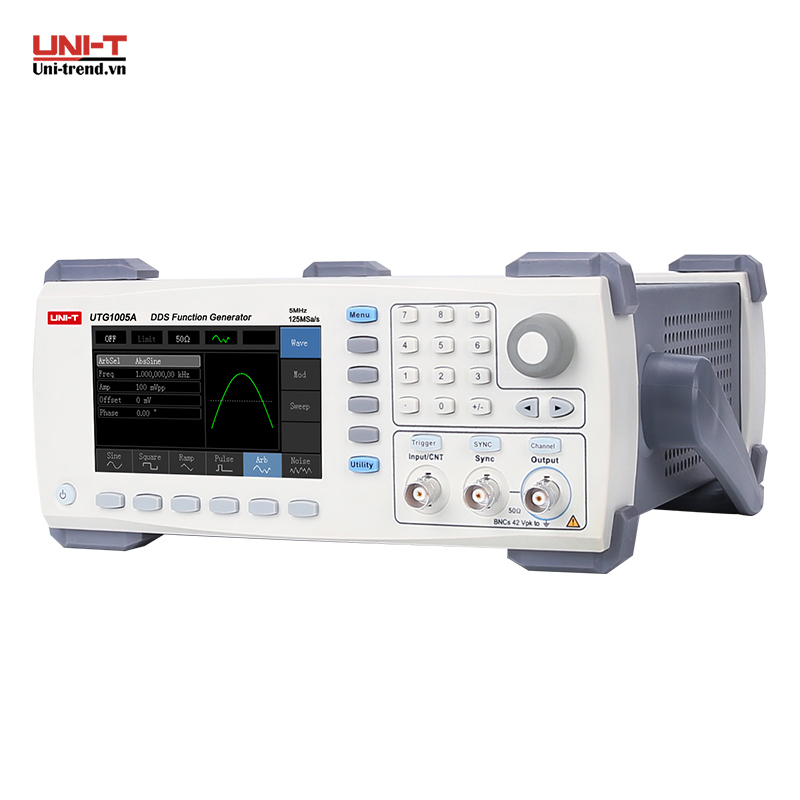

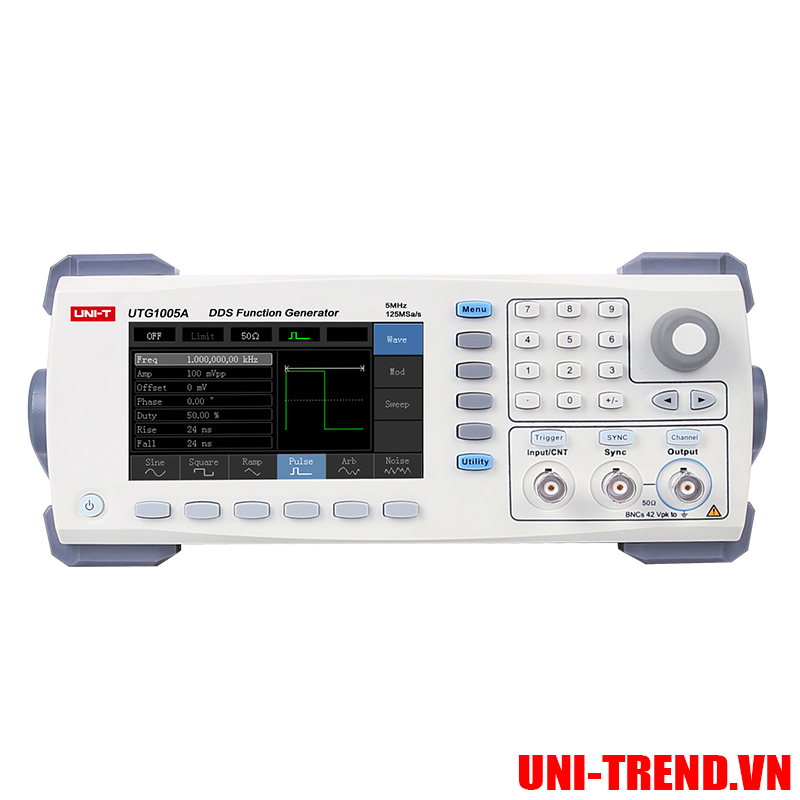

UTG1005A |
| Số kênh |
1 kênh |
| Băng thông |
5MHz |
| Tỷ lệ lấy mẫu |
125mS / giây |
| Độ phân giải dọc |
14 bit |
| Dạng sóng |
sóng sin, sóng vuông, sóng tam giác, sóng xung, sóng xiên, nhiễu, sóng tùy ý (16 nhóm) |
| Chế độ quét |
tuyến tính, logarit và quét bên ngoài |
| Loại điều chế |
AM, FM, PM, ASK, FSK, PSK, PWM |
| Đặc tính đầu ra |
| Trở kháng đầu ra |
50Ω / trở kháng cao |
| Biên độ biên độ |
1mVpp ~ 10Vpp (50Ω) |
| 2mVpp ~ 20Vpp (độ bền cao) |
| Độ chính xác (1kHz sóng sin) |
giá trị cài đặt biên độ là 1% + 2 mV |
| Dải bù DC |
-5Vpp ~ 5Vpp (50Ω) (AC + DC) |
| -10Vpp ~ 10Vpp (độ bền cao) (AC + DC) |
| Độ chính xác bù đắp |
1% cài đặt bù trừ + 0,5% biên độ + 2mV |
| Độ phân giải biên độ |
1mV |
| Biên độ phẳng |
＜ 100kHz 0.1dB |
| 100kHz ~ 10MHz 0.2dB |
| Sóng hình sin |
| Dải tần số |
1μHz ~ 5MHz |
| Độ phân giải |
1μHz |
|
Méo
(giá trị điển hình)
|
điều kiện thử nghiệm: 0dBm công suất đầu ra |
| DC ~ 20kHz -55dBc |
| 20kHz ~ 1MHz-50dBc |
| 1MHz ~ 10MHz-40dBc |
|
Tổng méo hài
(giá trị điển hình)
|
DC ~ 20kHz, 1Vpp ＜ 0,2% |
| Sóng vuông / Sóng xung |
| Dải tần số |
1μHz ~ 5MHz |
| Độ phân giải |
1μHz |
| Tăng / giảm thời gian |
＜ 24ns (giá trị điển hình 1kHz, 1Vpp) |
| Overshoot (giá trị điển hình) |
＜ 2% |
| Chu kỳ nhiệm vụ |
0,01% ~ 99,99% |
| Độ rộng xung tối thiểu |
≥80ns |
| Jitter (giá trị điển hình) |
1ns + thời gian * 100 trang / phút |
| Sóng tam giác / Sóng xiên |
| Dải tần số |
1μHz ~ 400kHz |
| Độ phân giải |
1μHz |
| Phi tuyến |
1% ± 2mV (giá trị điển hình: 1kHz, 1Vpp; đối xứng: 50%) |
| Xiên đối xứng sóng |
0,0% ~ 100,0% |
| Thời gian cạnh tối thiểu |
≥400ns |
| Sóng tùy ý |
| Sóng tùy ý |
dải tần số: 1μHz ~ 1MHz |
| Bộ nhớ trong (cố định): 16 nhóm |
| AbsSine, AmpALT, AttALT, Gaussian Monopulse, GaussPulse, SineVer, StairUd, Trapezia, LogNormal, Sinc, ECG, EEG, tăng theo cấp số nhân, giảm theo cấp số mũ, Lorentz, D-Lorentz |
| Điều chế AM |
| Sóng mang |
sóng sin, sóng vuông, sóng xiên, sóng tùy ý |
| Nguồn |
Nội bộ / bên ngoài (bảng điều khiển phía trước BNC) |
| Sóng điều chế |
sin, sóng vuông, sóng xiên tăng, sóng xiên xuống, tiếng ồn, sóng tùy ý |
| Tần số điều chế |
2MHz ~ 50kHz |
| Độ sâu điều chế |
0% ~ 120% |
| Điều chế FM |
| Sóng mang |
sóng sin, sóng vuông, sóng xiên, sóng tùy ý |
| Nguồn |
Nội bộ / bên ngoài (bảng điều khiển phía trước BNC) |
| Sóng điều chế |
sin, sóng vuông, sóng xiên tăng, sóng xiên xuống, tiếng ồn, sóng tùy ý |
| Tần số điều chế |
2mHz ~ 50kHz |
| Bù tần số |
2.5MHz (Tối đa) |
| Điều chế PM |
| Sóng mang |
sóng sin, sóng vuông, sóng xiên, sóng tùy ý |
| Nguồn |
Nội bộ / bên ngoài (bảng điều khiển phía trước BNC) |
| Sóng điều chế |
sin, sóng vuông, sóng xiên tăng, sóng xiên xuống, tiếng ồn, sóng tùy ý |
| Tần số điều chế |
2MHz ~ 50kHz |
| Giai đoạn bù đắp |
0 ° ~ 360 ° |
| Điều chế ASK |
| Sóng mang |
sóng sin, sóng vuông, sóng xiên, sóng tùy ý |
| Nguồn |
Nội bộ / bên ngoài (bảng điều khiển phía trước BNC) |
| Sóng điều chế |
50% chu kỳ nhiệm vụ của sóng vuông |
| Tần số điều chế |
2MHz ~ 100kHz |
| Điều chế FSK |
| Sóng mang |
sóng sin, sóng vuông, sóng xiên, sóng tùy ý |
| Nguồn |
Nội bộ / bên ngoài (bảng điều khiển phía trước BNC) |
| Sóng điều chế |
50% chu kỳ nhiệm vụ của sóng vuông |
| Tần số điều chế |
2MHz ~ 100kHz |
| Điều chế PSK |
| Sóng mang |
sóng sin, sóng vuông, sóng xiên, sóng tùy ý |
| Nguồn |
Nội bộ / bên ngoài (bảng điều khiển phía trước BNC) |
| Sóng điều chế |
50% chu kỳ nhiệm vụ của sóng vuông |
| Tần số điều chế |
2MHz ~ 100kHz |
| Điều chế PWM |
| Sóng mang |
sóng xung |
| Nguồn |
Nội bộ / bên ngoài (bảng điều khiển phía trước BNC) |
| Sóng điều chế |
sin, sóng vuông, sóng xiên tăng, sóng xiên xuống, tiếng ồn, sóng tùy ý |
| Tần số điều chế |
2MHz ~ 20kHz |
| Chiều rộng bù đắp |
0% ~ 49,99% độ rộng xung |
| Quét |
| Sóng mang |
sin, sóng vuông, sóng xiên |
| Kiểu |
tuyến tính và logarit |
| Thời gian quét |
1ms ~ 500s ± 0,1% |
| Nguồn kích hoạt |
thủ công, nội bộ và bên ngoài |
| Bộ đếm tần số |
| Mức độ đầu vào |
tương thích với TTL |
| Tần số đầu vào |
1Hz ~ 100MHz |
| Độ phân giải tần số |
6 bit / giây |
| Khớp nối |
DC |

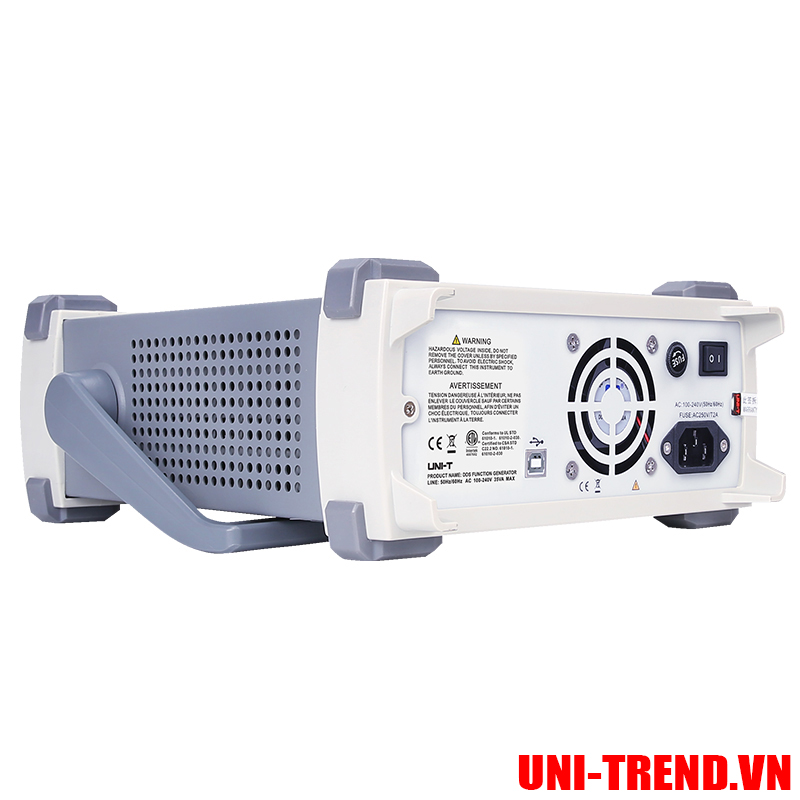

| Kết nối trên bảng điều khiển phía sau |
| Giao diện |
| Tiêu chuẩn |
Thiết bị USB |
| Hiển thị |
| Loại hiển thị |
4,3 inch TFT, LCD |
| Độ phân giải màn hình |
WVGA (480 × 272) |
| Ngôn ngữ hiển thị |
chỉ hỗ trợ hai ngôn ngữ, mặc định: tiếng Trung / tiếng Anh |
| Nguồn cấp |
| Điện áp |
100V ~ 240VACrms, 50Hz / 60Hz |
| Sự tiêu thụ năng lượng |
< 25W |
| Cầu chì |
2A, lớp T, 250V |
| Môi trường |
| Phạm vi nhiệt độ |
tại nơi làm việc: 10 ℃ ~ + 40 ℃ |
| không hoạt động: -20 ℃ ~ + 60 ℃ |
| Phương pháp làm mát |
làm mát bằng quạt |
| Phạm vi độ ẩm |
ít hơn + 35 ℃: ≤90% độ ẩm tương đối |
| + 35 ℃ ~ + 40 ℃ ： ≤60% độ ẩm tương đối |
| Độ cao |
tại nơi làm việc: dưới 2.000m |
| dưới 15.000m |
| Đặc điểm chung |
| Kích thước (W × H × D) |
265mm × 110mm × 320mm |
| Khối lượng tịnh |
3,1kg |
| Tổng trọng lượng |
4,1kg |
