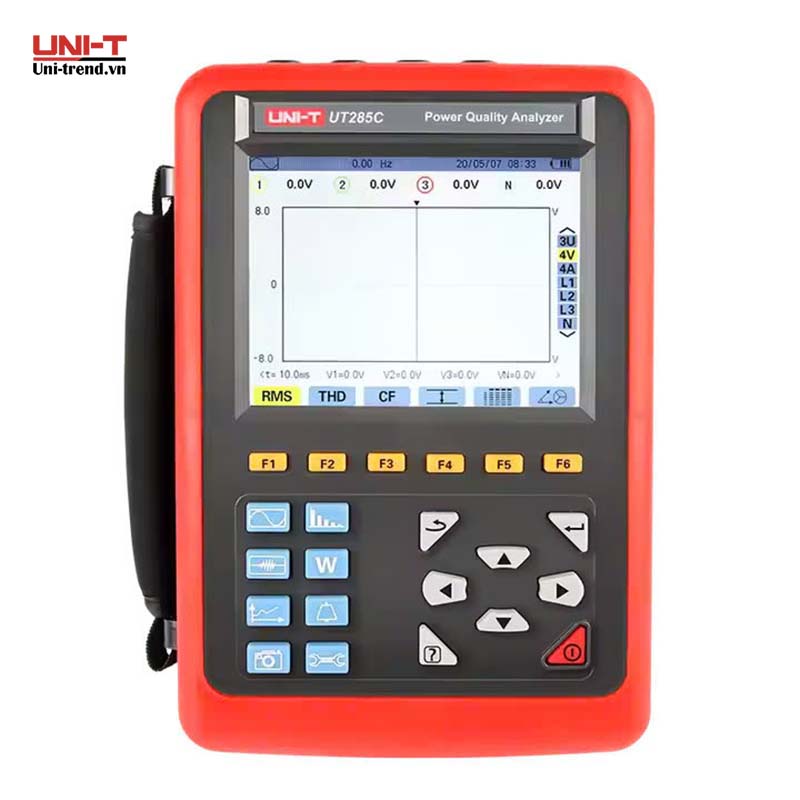

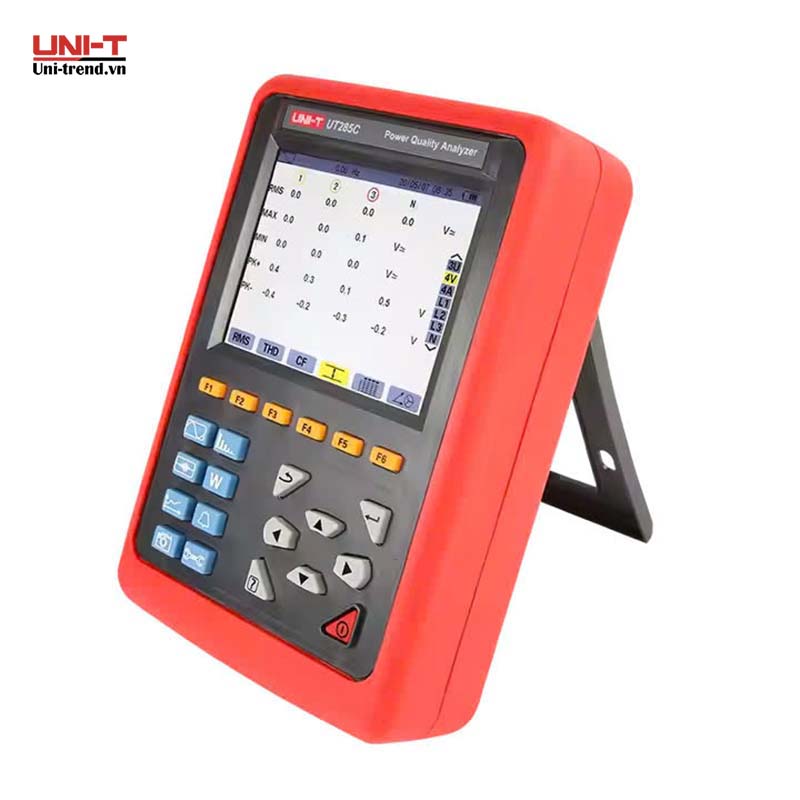

Máy phân tích chất lượng điện 3 pha UNI-T UT285C (1000A, Vp-n 1000V, Vp-p 2000V)
Giới thiệu về sản phẩm: Máy phân tích chất lượng điện ba pha UNI-T UT285C là thiết bị đo lường chuyên dụng cao cấp giúp giám sát và chẩn đoán toàn diện các vấn đề về lưới điện như sụt áp, quá áp, sóng hài và công suất tiêu thụ. Với màn hình màu sắc nét và giao diện trực quan, máy cho phép ghi lại dữ liệu sự kiện theo thời gian thực với độ chính xác cực cao nhằm bảo vệ hệ thống điện công nghiệp bền vững. Thiết bị đi kèm các kẹp dòng linh hoạt và bộ nhớ lưu trữ lớn, hỗ trợ kỹ sư dễ dàng phân tích và xuất báo cáo chuyên nghiệp thông qua phần mềm máy tính tích hợp. Đây là giải pháp "vàng" để tối ưu hóa hiệu suất năng lượng và giảm thiểu rủi ro sự cố điện cho các nhà máy và trạm biến áp quy mô lớn.
Các tính năng của máy phân tích chất lượng điện ba pha UT285C
- Hiển thị dạng sóng theo thời gian thực (điện áp/dòng điện 4 kênh)
- Giá trị RMS thực của điện áp và dòng điện
- Giá trị dòng điện và điện áp cực đại
- Tổng méo hài (THD)
- Công suất tác dụng, công suất phản kháng, công suất biểu kiến, theo từng pha và tổng cộng.
- Hệ số K của máy biến áp
- Hệ số công suất (PF) và hệ số dịch chuyển (DPF hoặc COSΦ)
- Hiện tượng nhấp nháy điện áp ngắn hạn (PST)
- Mất cân bằng ba pha (dòng điện và điện áp)
- Giao diện USB/Phần mềm máy tính
Thông số kỹ thuật
| Model |
UT285C |
| Điện áp RMS thực giữa pha và trung tính |
1.0V ~ 1000V ±(0,5%+5dgt) |
| Điện áp RMS thực giữa các pha |
1.0V ~ 2000V ±(0,5%+5dgt) |
| Điện áp DC |
1.0V ~ 1000V ±(1,0%+5dgt) |
| Dòng điện TRUE-RMS |

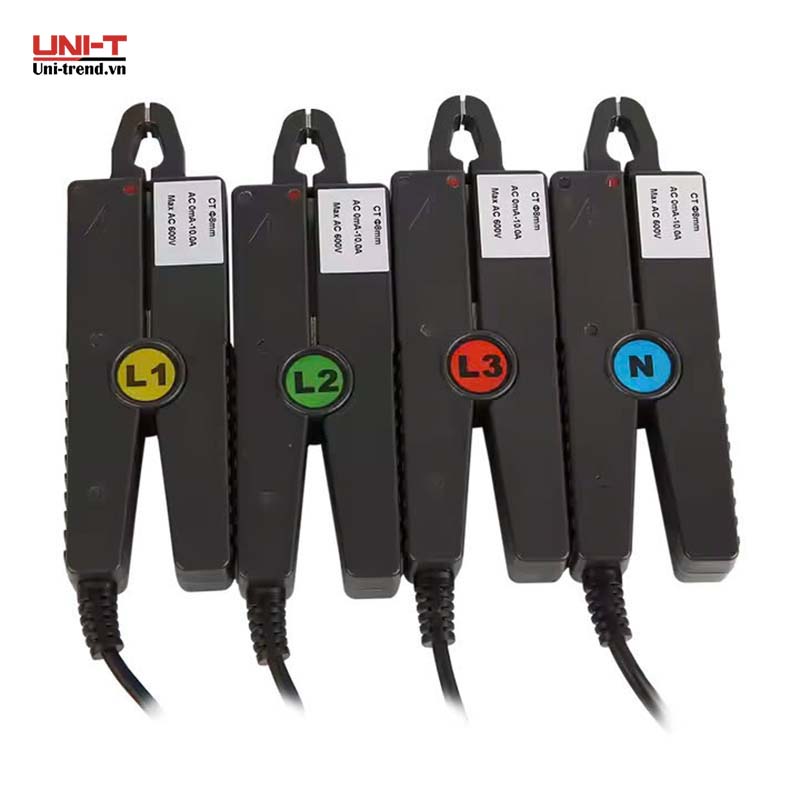

Kẹp dòng 008B: 10mA~10.0A (tùy chọn) / Kẹp dòng 040B: 0.10A~100A (tùy chọn) / Kẹp dòng 068B: 1.0A~1000A / Cảm biến dòng điện linh hoạt 300F (có bộ tích hợp): 10A ~ 6000A (tùy chọn) |
| Đỉnh của điện áp pha-trung tính |
1.0V ~ 1414V ±(1,0%+5dgt) |
| Đỉnh của điện áp pha-pha |
1.0V ~ 2828V ±(1,0%+5dgt) |
| Đỉnh dòng điện |
10mA ~ 6000A (tùy chọn) ±(1,0%+5dgt) |
| Công suất tác dụng |
0.000W ~ 9999.9kW (±(1%+3dgt)/ Cosφ≥0,8) hoặc ±(1,5%+10dgt)/ (0,2≤Cosφ<0,8) |
| Công suất phản kháng |
0.000RVA ~ 9999.9kVAR (±(1%+3dgt)/ Sinφ≥0,5) hoặc ( ±(1,5%+10dgt)/ 0,2 ≤ Sinφ < 0,5) |
| Công suất biểu kiến |
0.000VA ~ 9999.9kVA ±(1%+3dgt) |
| Hệ số công suất |
-1.000~ 1.000 (±(1,5%+3dgt)/ Cosφ≥0,5) hoặc ( ±(1,5%+10dgt)/ 0,2≤Cosφ<0,5) |
| Năng lượng hoạt động |
0,000Wh ~ 9999,9MWh (±(1%+3dgt)/ Cosφ≥0,8) hoặc (±(1,5%+10dgt)/ 0,2≤Cosφ<0,8) |
| Năng lượng phản kháng |
0.000VARh~ 9999.9MVARh (±(1%+3dgt)/ Sinφ≥0,5) hoặc ( ±(1,5%+10dgt)/ 0,2 ≤ Sinφ < 0,5) |
| Năng lượng biểu kiến |
0.000VAh~ 9999.9MVAh ±(1%+3dgt) |
| Góc pha |
-179°~ 180° ±(2°) |
| Tanφ (VA>50VA) |
-32,76~ 32,76 φ:±(1°) |
| Sự lệch pha của hệ số công suất (DPF) |
-1.000~ 1.000 φ:±(1°) |
| Tỷ lệ sóng hài (Thứ tự từ 1 đến 50) (Vrms>50V) |
0,0% ~ 99,9% ±(1%+5dgt) |
| Góc sóng hài (Vrms>50V) |
-179°~ 180° (±(3°) sóng hài bậc 1 đến 25 hoặc ±(10°) sóng hài bậc 26 đến 50) |
| Tổng méo hài THD |
0,0% ~ 99,9% ±(1%+5dgt) |
| Yếu tố biến dạng (DF hoặc THD-R)<50 |
0,0% ~ 99,9% ±(1%+10dgt) |
| Hệ số K của máy biến áp |
1,00 ~ 99,99 ±(5%) |
| 3 pha mất cân bằng |
0,0% ~ 100% ±(1%) |
| Số lượng kênh |
4U/4I |
| Các thông số của điện |
W, VA, Var, PF, DPF, cosφ, tanφ |
| Thông số năng lượng |
Wh, Varh, Vah |
| Sóng hài |
50 |
| Tổng méo hài |
Thứ tự từ 0 đến 50, mỗi pha |
| Chế độ chuyên gia |
√ |
| Số lượng bản ghi tạm thờ |
150 bộ |
| MAX/MIN |
√ |
| Cảnh báo |
40 loại lựa chọn tham số khác nhau, 12.800 bộ nhật ký cảnh báo. |
| Giá trị đỉnh |
√ |
| Hiển thị giản đồ vectơ pha |
Tự động |
| Tự động tắt nguồn |
√ |
| Đèn nền |
√ |
| Giao diện USB/Phần mềm PC |
√ |
Đặc điểm chung
| Nguồn điện sử dụng |
Pin sạc lithium-ion 9.6V |
| Màu sắc sản phẩm |
Đỏ và xám |
| Trọng lượng tịnh của sản phẩm |
Thiết bị: 1,6kg, kẹp đo dòng điện: 510g x 4 |
| Kích thước sản phẩm |
240mm × 170mm × 68 mm |
| Phụ kiện tiêu chuẩn |
1 túi vải đựng, 5 dây dẫn thử nghiệm, 4 kẹp cá sấu, 1 bộ chuyển đổi nguồn, 4 kẹp dòng 1000A |
| Số lượng sản phẩm theo thùng NSX |
1 chiếc |
