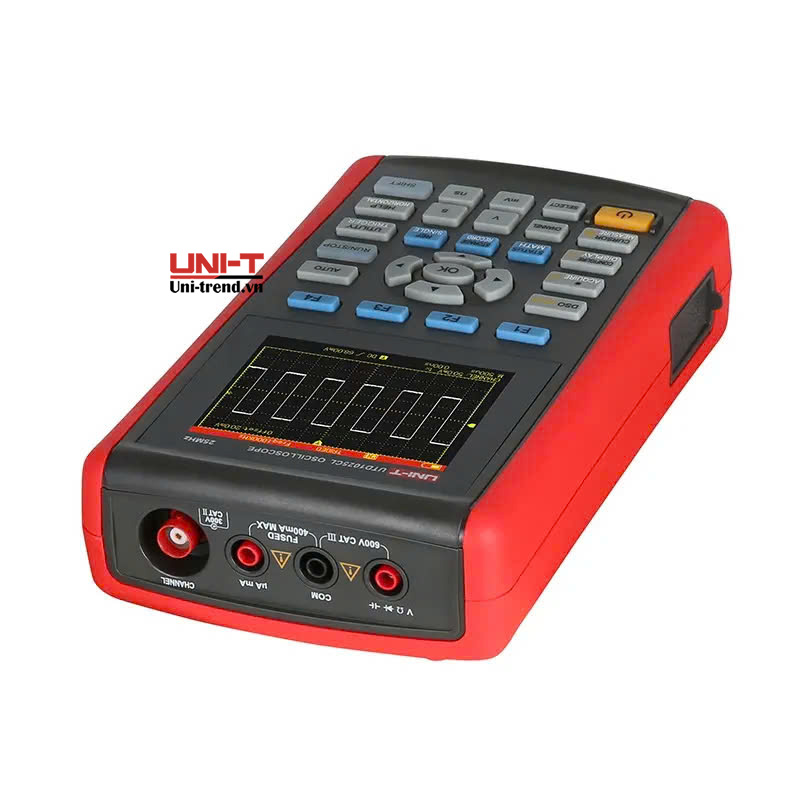

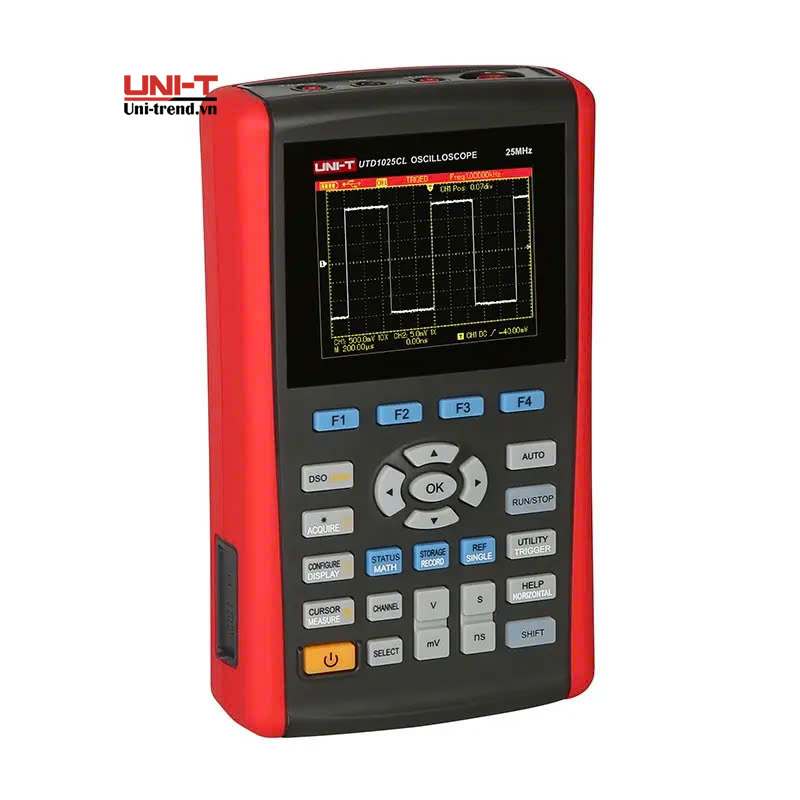

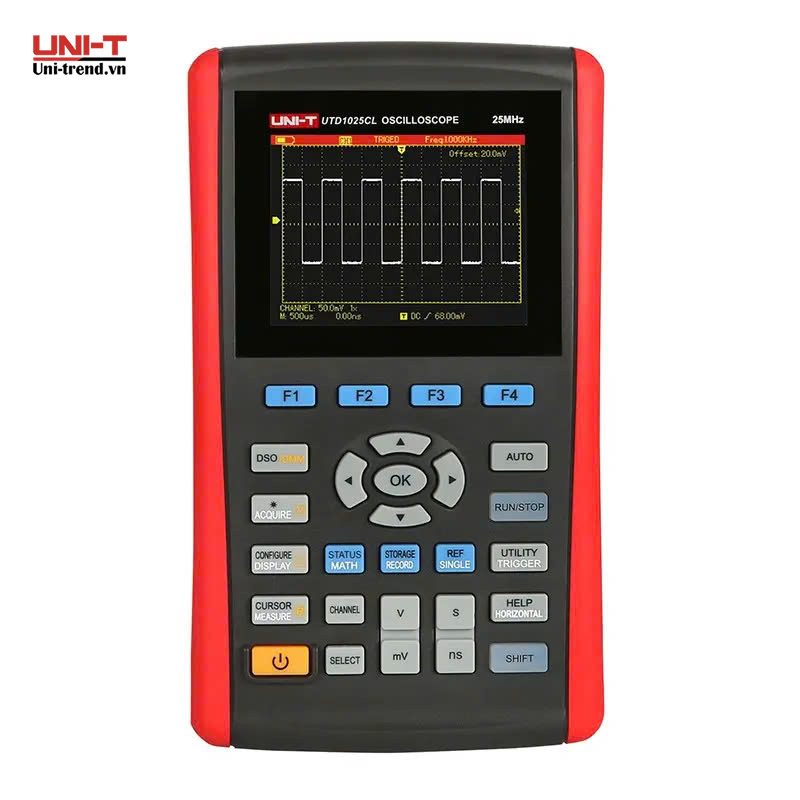

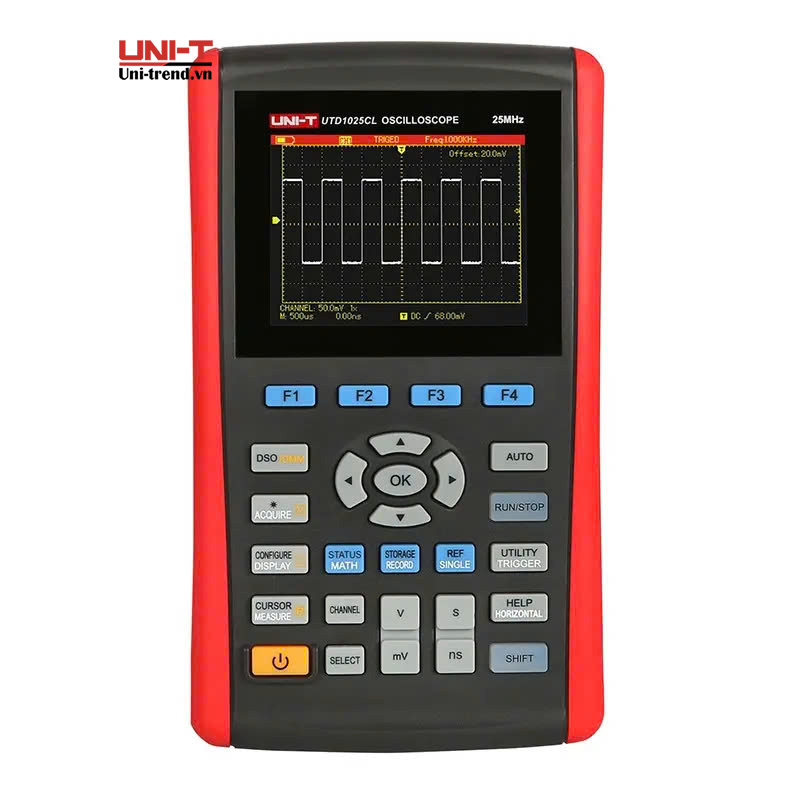

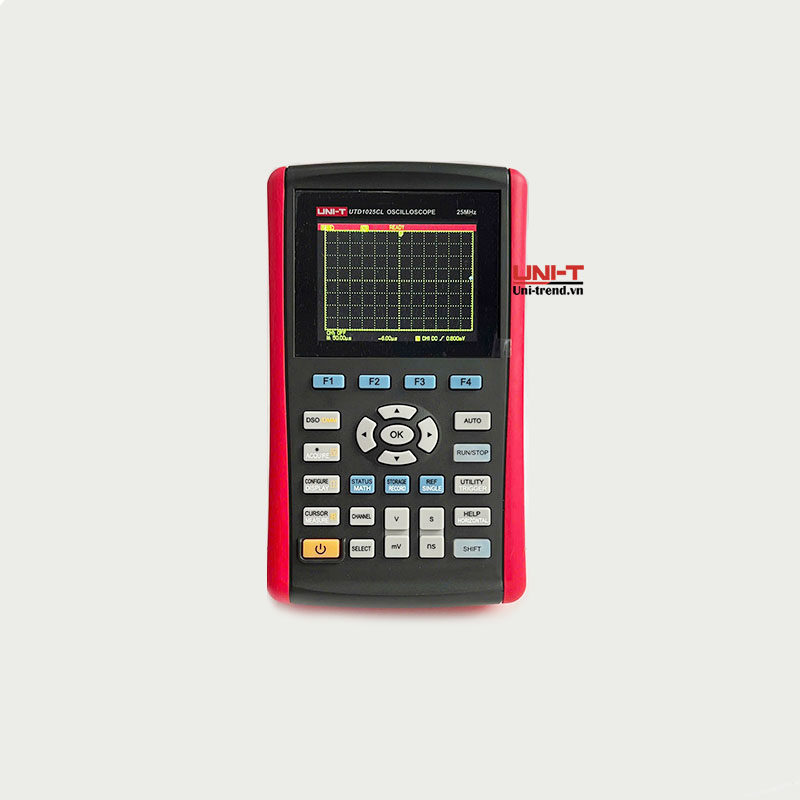

Máy hiện sóng cầm tay UNI-T UTD1025CL (25MHz, 1CH, 200MSa/s)
Dòng UTD1000L là máy hiện sóng kỹ thuật số cầm tay với giá cả phải chăng, tích hợp các chức năng của máy hiện sóng, đa chức năng, có biểu đồ xu hướng và chức năng ghi dạng sóng. Dòng sản phẩm này có thể được cấp nguồn bằng bộ nguồn bên ngoài hoặc pin lithium tích hợp. Nó là một dụng cụ đo lường di động phổ biến được thiết kế riêng cho các kỹ sư.
Thông số kỹ thuật
| Model |
UTD1025CL |
| Băng thông |
25MHz |
| Tốc độ lấy mẫu |
200MSa/s |
| Thời gian đáp ứng |
≤14nS |
| Độ phân giải dọc |
8 bit |
| Độ nhạy theo chiều dọc |
5mV/div ~20V/div |
| Khoảng thời gian cơ sở |
10ns/div~50s/div |
| Độ sâu bộ nhớ |
12kpts |
| Chế độ kích hoạt |
Edge, pulse width, video,slope |
| Phương pháp lưu trữ |
Setup, waveform, bitmap |
| Các phép toán |
Cộng, Trừ, Nhân, Chia, FFT |
| Đo lường tự động |
19 loại bao gồm Vpp, Vrms, tần số, chu kỳ, thời gian tăng/giảm, v.v. |
| Điện áp DC (V) |
400V ±(1%+5) |
| Dòng điện một chiều (DCA) |
4A ±(1.5%+5) |
| Điện áp AC (V) |
400V ±(1.2%+5) |
| Dòng điện xoay chiều (ACA) |
4A ±(2.5%+5) |
| Điện trở (Ω) |
4MΩ ±(1.2%+5) |
| Điện dung (F) |
51,2nF/ 100μF ±(3%+5) |
Tính năng
| Màn hình |
TFT LCD, 3.5inch, 320x240 |
| Giá trị hiển thị tối đa |
3999 |
| Diode |
√ |
| Kiểm tra thông mạch |
√ |
| Phần mềm |
Phần mềm máy tính |
| Giao tiếp |
Mini USB |
| Trở kháng đầu vào |
1MΩ |
Đặc điển chung
| Nguồn điện sử dụng |

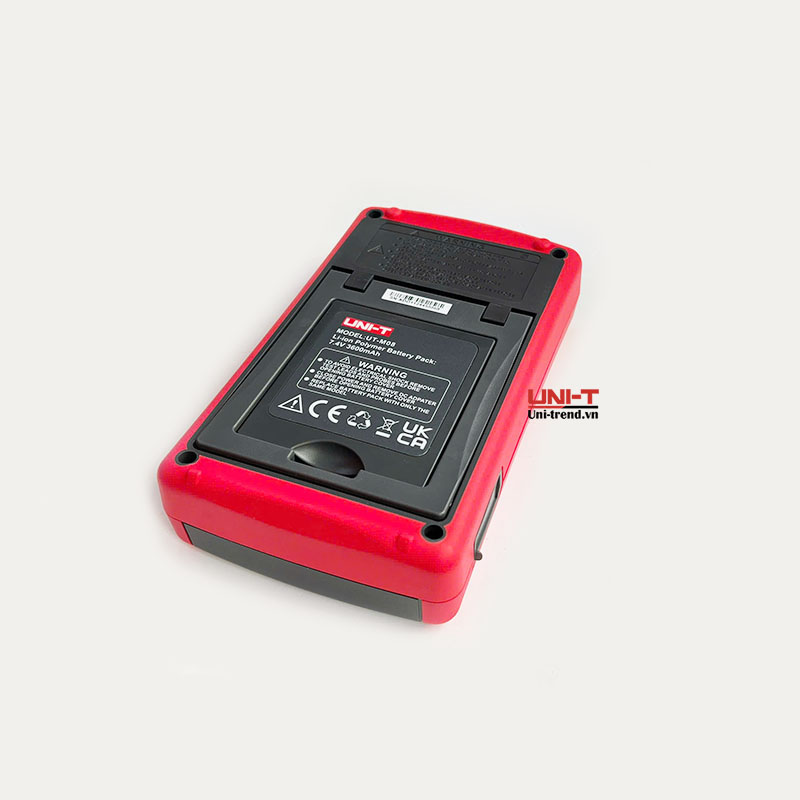

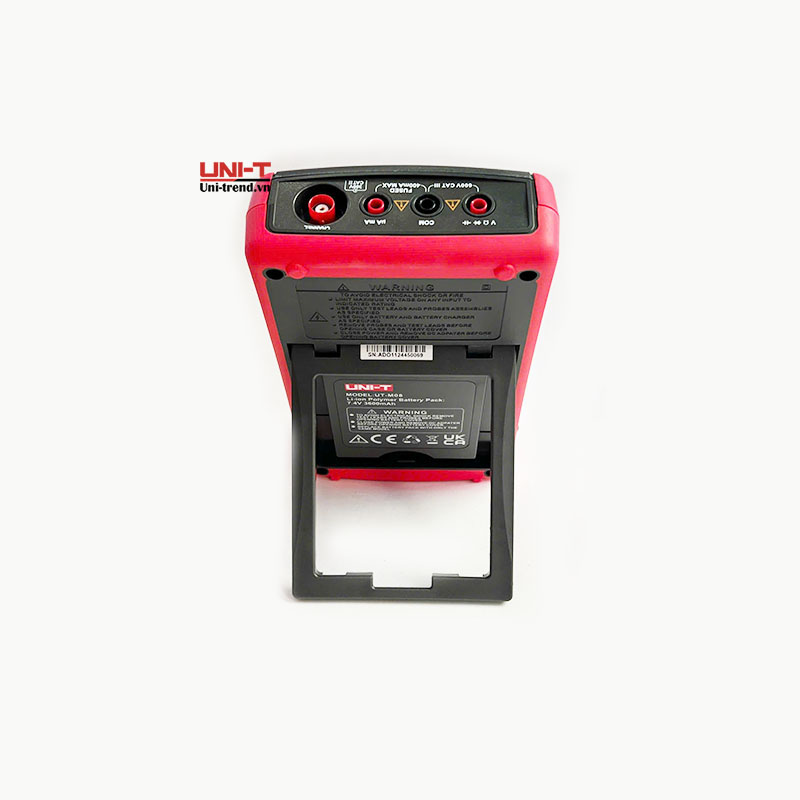

Pin Li-ion: 7.4V 3600mAh, hoặc bộ đổi nguồn ngoài UT-W01 |
| Màu sắc sản phẩm |
Đỏ, xám |
| Trọng lượng của sản phẩm |
900g |
| Kích thước sản phẩm |
199 x 118 x 49mm |
| Phụ kiện tiêu chuẩn |

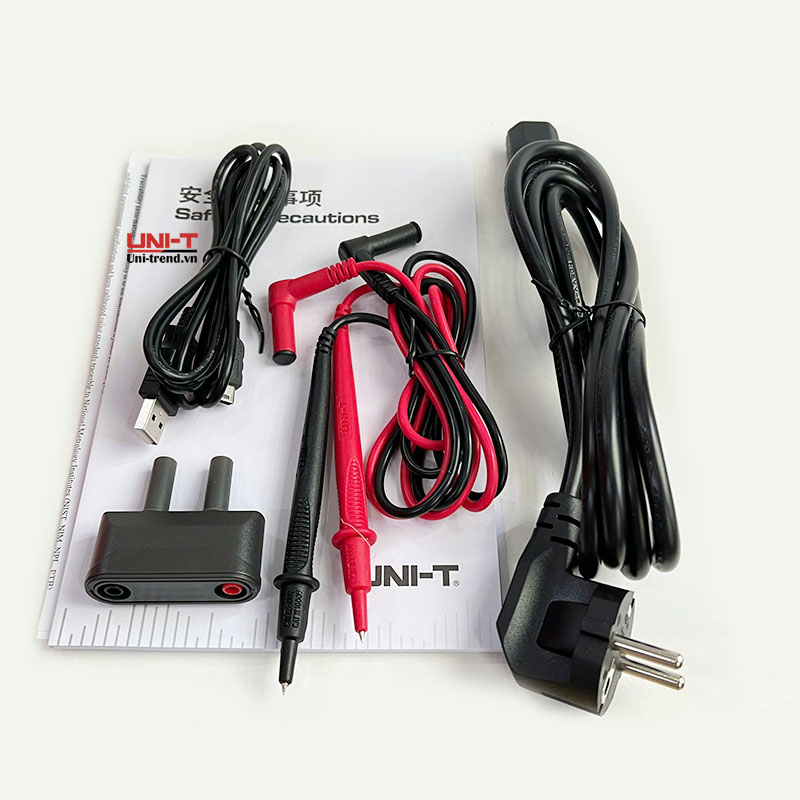

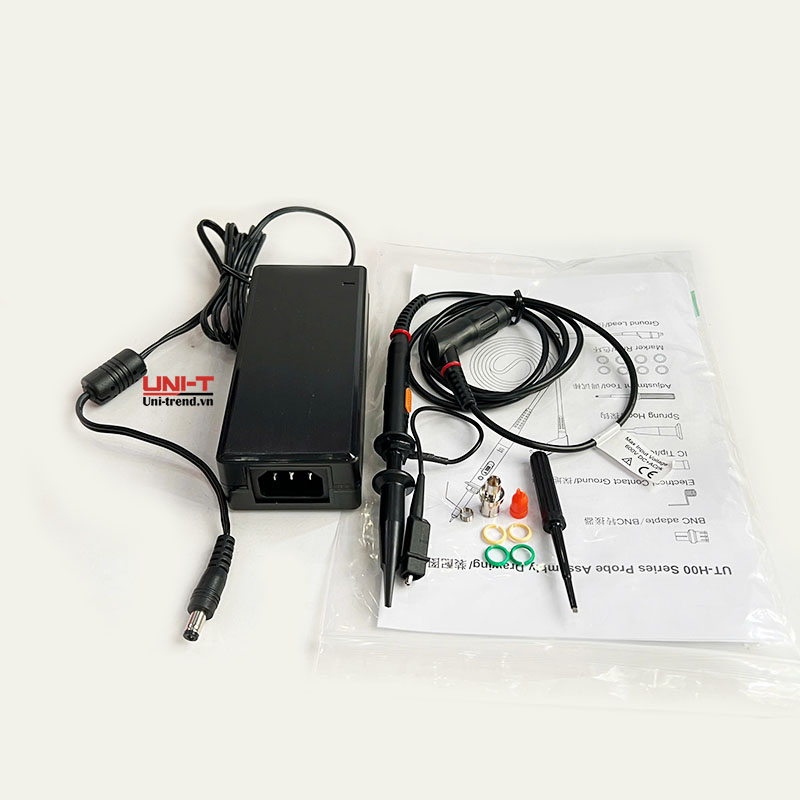

Que đo x 1, Dây đo DMM, Bộ chuyển đổi Dòng điện thành Điện áp (I/V) x 1, Bộ đổi nguồn DC, Dây nguồn, Cáp USB |
| Đóng gói tiêu chuẩn |

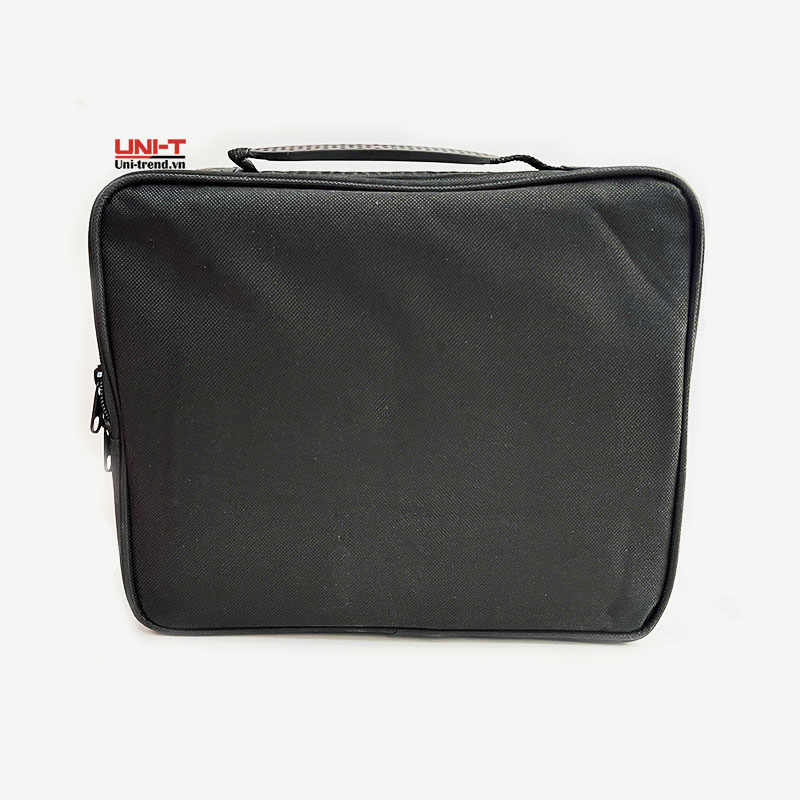

Hộp, Túi đựng máy |
| Số lượng sản phẩm đóng gói theo thùng NSX |
2C |
