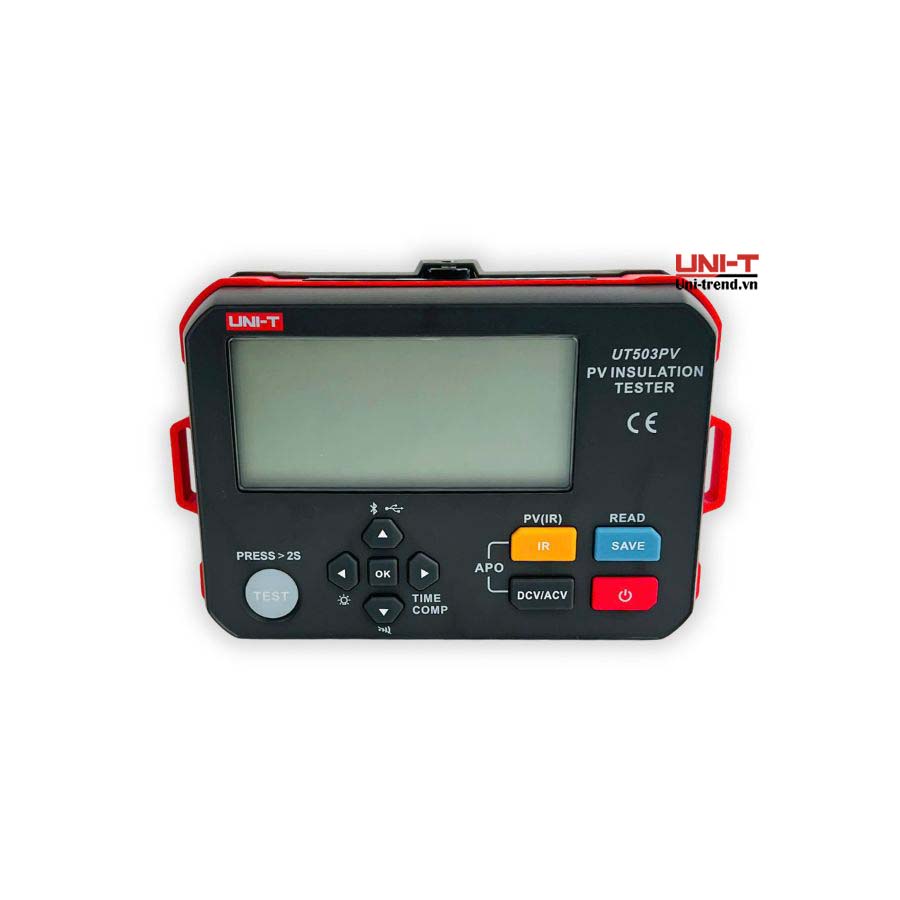

Máy đo điện trở cách điện UNI-T UT503PV (4000MΩ, IP54)

Thương hiệu: Uni-Trend

Model: UT503PV

Xuất xứ: Chính hãng

Bảo hành: 12 Tháng

Giá bán (Chưa VAT): 5,920,000 đ

Tình trạng: Đặt hàng

Giá bán (VAT 8 %): 6,393,600 đ

Đặt Hàng Ngay Giao hàng tận nơi Thêm Vào Giỏ Hàng Để tìm hiểu thêm sản phẩm khác So Sánh Với các sản phẩm khác cùng loại

Thông tin sản phẩm
Tài liệu - Phần mềm

Máy đo điện trở cách điện UNI-T UT503PV chuyên dụng cho hệ thống điện mặt trời

Máy đo điện trở cách điện UNI-T UT503PV là thiết bị chuyên dụng được thiết kế cho ngành năng lượng mặt trời, cho phép kiểm tra điện trở cách điện của chuỗi pin và hệ thống DC trong các hệ thống điện mặt trời. Thiết bị nổi bật với chức năng PV(IR) giúp đo điện trở cách điện trực tiếp trên hệ thống đang có điện áp mà không cần ngắt kết nối khỏi inverter. Nhờ đó kỹ thuật viên có thể kiểm tra nhanh tình trạng cách điện của tấm pin, dây dẫn và hệ thống đấu nối, phát hiện sớm các nguy cơ rò rỉ điện hoặc suy giảm cách điện.

UT503PV được trang bị màn hình hiển thị rõ ràng, thao tác đơn giản và độ chính xác cao, phù hợp cho công tác lắp đặt, kiểm tra và bảo trì hệ thống điện năng lượng mặt trời. Đây là công cụ hữu ích giúp đảm bảo an toàn vận hành và nâng cao hiệu quả của hệ thống PV.

Tính năng nổi bật

chức năng PV(IR) cho phép đo điện trở cách điện trực tiếp trên hệ thống điện mặt trời đang có điện áp
không cần ngắt kết nối chuỗi pin khỏi inverter khi kiểm tra
hỗ trợ đo điện trở cách điện cho hệ thống DC trong các hệ thống năng lượng mặt trời
giúp phát hiện sớm rò rỉ điện, suy giảm cách điện hoặc lỗi dây dẫn trong hệ thống PV
màn hình hiển thị rõ ràng, dễ đọc kết quả đo ngoài hiện trường
thiết kế nhỏ gọn, dễ sử dụng cho kỹ thuật viên lắp đặt và bảo trì hệ thống điện mặt trời

Thông số kỹ thuật

Model	UT503PV
Điện áp thử nghiệm	125V~1000V
Điện trở cách điện (Ω)	1,51MΩ~1000MΩ(125V)/ 1,51MΩ~2000MΩ(250V)/ 1,51MΩ~4000MΩ(500V)/ 1,51MΩ~4000MΩ(1000V)
Điện trở cách điện hệ thống điện mặt trời (PV)	1,51MΩ~4000MΩ(500V)/ 1,51MΩ~4000MΩ(1000V)
Dòng điện ngắn mạch	<1,5mA (IR)/ <1,2mA (PV IR)
Đo điện áp AC	5～600V ±（1%+4）
Điện áp DC	5～1000V ±（1%+4）

Tính năng

Đèn nền màn hình	√
Thanh biểu đồ tương tự	√
Phần mềm máy tính	USB
Phần mềm điện thoại	Ứng dụng Bluetooth
Báo động điện áp cao	Nếu điện áp vượt quá giới hạn an toàn, biểu tượng cảnh báo nguy hiểm sẽ nhấp nháy.
Báo quá tải	Chế độ kiểm tra điện trở cách điện thông thường khi điện áp vật thể đo lớn hơn 25V máy sẽ tự ngắt. Ở chế độ PV có thể đo khi sạc dưới 1000VDC
Tự động xả	√
Chức năng so sánh	√
Lưu trữ dữ liệu	1000 bộ
Cài đặt thời gian đo	√
Bước điện áp điều chỉnh	√
Báo pin yếu	Hiển thị mức pin trên màn hình
Tự động tắt nguồn	10 phút
Tiêu chuẩn an toàn	CAT II 1000Vdc, CAT III 600V, IP54 ( đóng nắp)

Đặc điểm chung

Nguồn điện sử dụng	Pin 1.5VAA LR6 x 6
Màu sắc sản phẩm	Đỏ + xám
Trọng lượng của sản phẩm	Khoảng 0,5KG (bao gồm cả pin)
Kích thước sản phẩm	161(D)×117.3(S)×63(C)mm

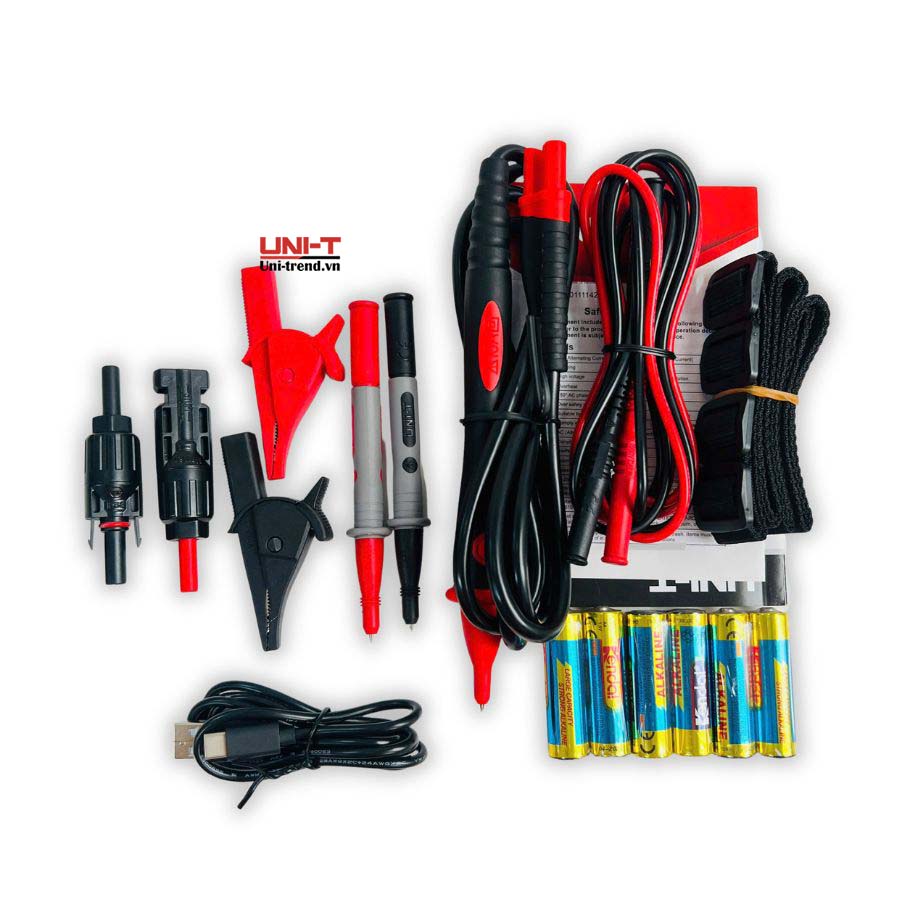

Phụ kiện tiêu chuẩn	Sách hướng dẫn, Dây thử (1 dây thử màu đen, 1 dây thử điều khiển từ xa), Giắc cắm, Kẹp cá sấu đỏ/đen, Giắc cắm bắp chuối sang giắc cắm MC4, Cáp Type-C, Dây đeo, Pin 1.5V AA LR6 x 6 cái
Đóng gói tiêu chuẩn	Hộp giấy, hướng dẫn sử dụng
Số lượng sản phẩm đóng gói theo thùng NSX	2C

Ứng dụng

kiểm tra điện trở cách điện của chuỗi pin năng lượng mặt trời
kiểm tra dây dẫn DC trong hệ thống điện mặt trời
phát hiện lỗi rò rỉ điện trong hệ thống PV
kiểm tra an toàn điện trong quá trình lắp đặt và bảo trì hệ thống solar
phục vụ công tác kiểm định và bảo trì hệ thống điện năng lượng mặt trời

FAQ – Câu hỏi thường gặp

Chức năng PV(IR) trên UT503PV là gì?
PV(IR) là chế độ đo điện trở cách điện chuyên dụng cho hệ thống điện mặt trời, cho phép đo trực tiếp trên chuỗi pin đang có điện áp mà không cần ngắt kết nối khỏi inverter.

Tại sao cần đo điện trở cách điện trong hệ thống điện mặt trời?
Đo điện trở cách điện giúp phát hiện sớm các vấn đề như rò rỉ điện, suy giảm cách điện của dây dẫn hoặc tấm pin, từ đó đảm bảo an toàn và hiệu suất của hệ thống.

UT503PV có phù hợp cho bảo trì hệ thống điện mặt trời không?
Thiết bị được thiết kế chuyên dụng cho ngành năng lượng mặt trời nên rất phù hợp cho kỹ thuật viên lắp đặt, bảo trì và kiểm tra hệ thống PV.

Có cần ngắt điện khi đo cách điện hệ thống PV không?
Với chức năng PV(IR), UT503PV có thể đo trực tiếp trên hệ thống đang có điện áp mà không cần ngắt điện.
