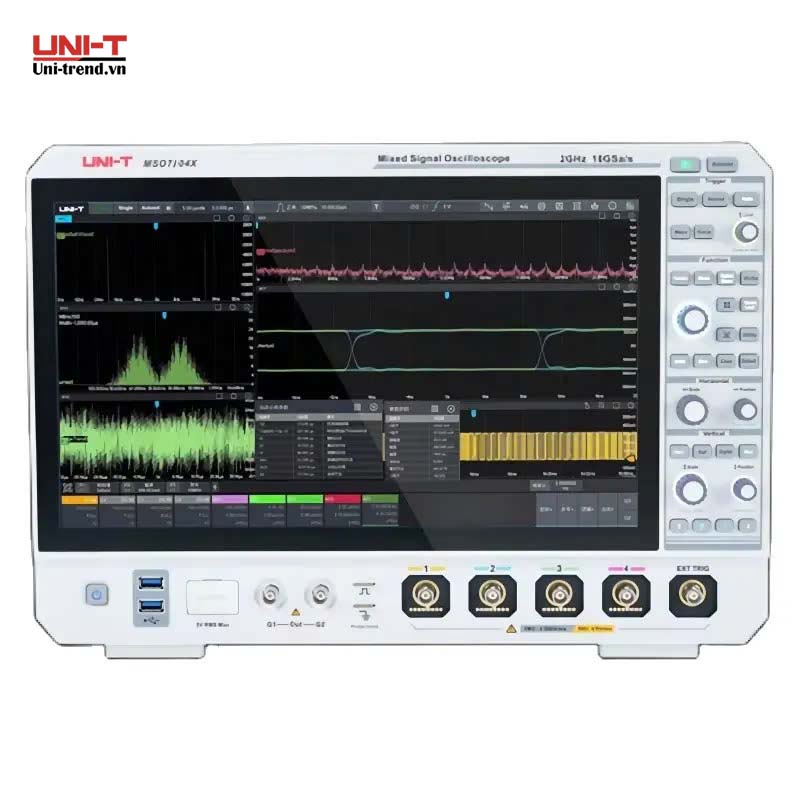

Máy hiện sóng số hỗn hợp UNI-T MSO7104X (1GHz, 10GSa/s, 1Gpts, 4+16CH, MSO)
Giới thiệu về sản phẩm: MSO7104X là một loại máy hiện sóng tín hiệu hỗn hợp mới với băng thông lên đến 2 GHz và tốc độ lấy mẫu lên đến 10 GSa/s. Nó sử dụng công nghệ UltraAcq® độc đáo để tăng tốc độ thu sóng lên tới 800.000 wfms/s. Nó hỗ trợ nhiều chức năng đo lường và phân tích nâng cao, cũng như tối đa 48 loại phép đo tham số tự động, đáp ứng phần lớn nhu cầu đo lường của các kỹ sư. MSO7104X Được trang bị hệ điều hành Win10 64-bit, cung cấp cho người dùng một nền tảng hệ thống ổn định và có thể mở rộng. Thông qua màn hình cảm ứng điện dung độ nét cao 15,6 inch, hỗ trợ hiển thị chia đôi màn hình nhiều cửa sổ và điều khiển cảm ứng đa điểm. Có thể được sử dụng rộng rãi trong thông tin liên lạc, hàng không vũ trụ, giáo dục và nhiều ngành công nghiệp.
Bạn có thể sử dụng máy hiện sóng ở bất kỳ đâu.

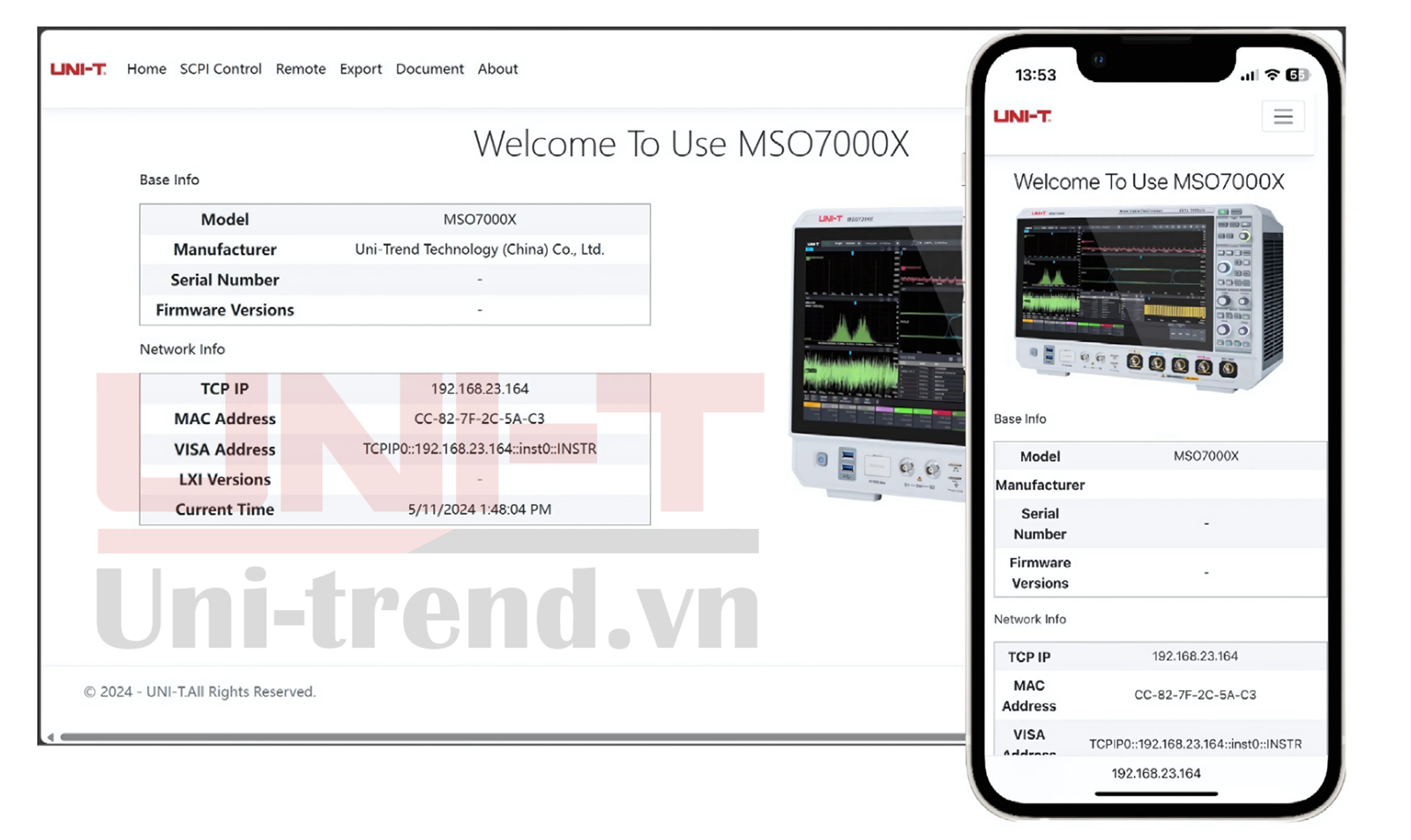

Sử dụng MSO7000X WebServer, bạn có thể kết nối máy hiện sóng với mạng cục bộ của mình. Chỉ cần nhập địa chỉ IP của thiết bị vào trình duyệt và bạn có thể sử dụng máy hiện sóng để kiểm soát và phân tích thời gian thực trên thiết bị di động/PC. Đồng thời, WebServer cũng hỗ trợ các lệnh lập trình SCPI trực tuyến và bạn có thể trực tiếp xuất dữ liệu dạng sóng, chụp ảnh màn hình nhanh và duyệt hướng dẫn sử dụng thiết bị trực tuyến trên phía máy khách, thậm chí có thể sử dụng tất cả các chức năng của máy hiện sóng ở bất kỳ vị trí nào thoải mái.
Thông số kỹ thuật
| Model |
MSO7104x |
| Băng thông |
1GHz |
| Số Kênh |
4 kênh tín hiệu, một máy phân tích logic 16 kênh và một máy phát dạng sóng tùy chỉnh 2 kênh |
| Tốc độ lấy mẫu |
10GSa/giây (Kênh đơn); 5GSa/giây (Kênh đôi); 2,5GSa/giây (Kênh đầy đ |
| Rise time |
350ps |
| Độ sâu bộ nhớ |
1Gpts (Kênh đơn); 500Mpts (Kênh đôi); 250Mpts (Kênh đầy đủ |
| Tốc độ thu sóng |
2.000.000wfms/giây |
| Tỷ lệ dọc (V/div) |
1mV/div đến 10V/div |
| Độ phân giải dọc |
8-bit, 12-bit ERES |
| Đầu vào ghép nối |
DC, AC, GND |
| Các loại kích hoạt |
22 loại kích hoạt nâng cao: edge, pulse width, ramp, runt pulse, over-amplitude pulse, delay, timeout, duration, setup & hold, Nth edge, and code pattern |
| Các phép toán |
Cộng, Trừ, Nhân, Chia, AND, OR, NOT, XOR, Trung bình, Giá trị tuyệt đối, Exp10, Exp, Vi phân, Tích phân, Ln, Lg, Bình phương, Căn bậc hai, chung, Sin, cos, tan, Tương quan, Tích chập, giá trị mở rộng,Trích xuất, Nội suy, tối đa, tối thiểu, biểu thức hàm do người dùng địnhnghĩa (có thể chỉnh sửa và thực hiện các phép toán công thức tổng hợp) |
| Đo lường tự động |
52 loại đo tham số tự động |
| Số phép đo được hiển thị |
8 dạng sóng toán học |
| Bộ đếm tần số |
8 chữ số đa kênh, hỗ trợ thời gian làm mới tần số có thể điều chỉnh |
| Các chức năng đặc biệt |
Máy hiện sóng kỹ thuật số, Máy phân tích logic (yêu cầu MSO7000X-LA và UT-M15), Máy phát dạng sóng chức năng/tùy ý (tùy chọn), Máy phân tích phổ, Vôn kế kỹ thuật số, Bộ đếm tần số, Máy phân tích giao thức, Máy phân tích độ nhiễu/mắt (tùy chọn) và Máy phân tích công suất (tùy chọn) |
| Máy tính tích hợp |
Inter® core™ i5-6500, 3.2GHz64, Windows 10 IoT Ent LTSC64bi, RAM 8GB, ổ cứng |
Tính năng
| Màn hình |

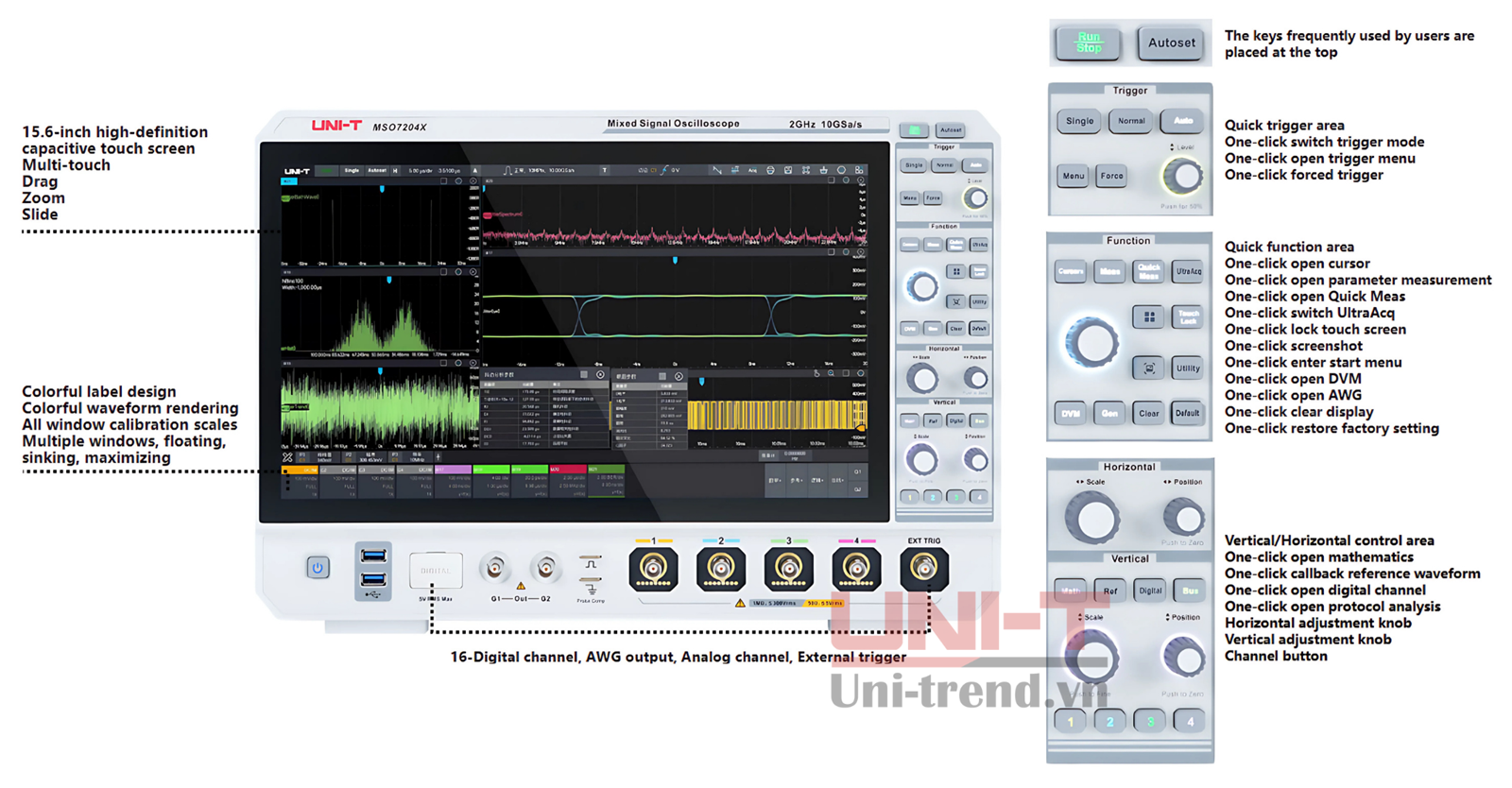

Màn hình cảm ứng điện dung FHD 15,6 inch 1920x1080 (đa cửa sổ) |
| Phần mềm |
Máy tính/ điện thoại |
| Giao thức |
RS232, UART, I2C, SPI, CAN LIN, RS422, RS485. (Tùy chọn: CAN-FD FlexRay, SENT, Âm thanh, MIL-STD-1553B, ARNIC429, Manchester) |
| Giao diện |

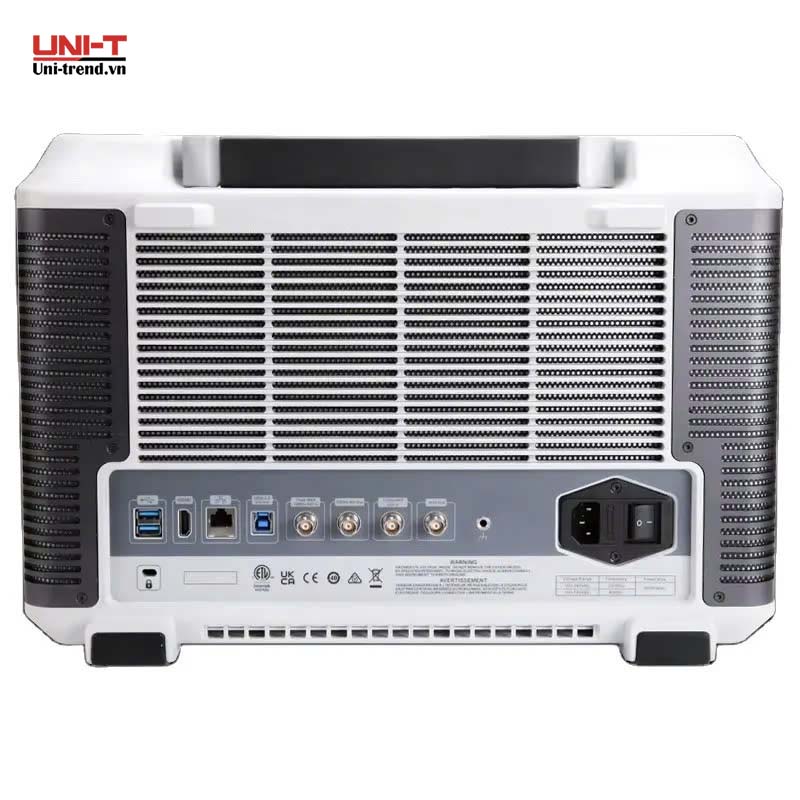

USB 3.0 Host, USB 3.0 Device, LAN, EXT Trig, AUX Out (Trig Out, Pass/Fail, DVM), Gen Out, HDMI |
| Trở kháng đầu vào |
1MΩ ± 1% (15 ± 3pF |
Đặc điển chung
| Nguồn điện sử dụng |
100V240VAC (dao động ± 10%) 50Hz/60H |
| Màu sắc sản phẩm |
Trắng, xám |
| Trọng lượng của sản phẩm |
10,5kg |
| Kích thước sản phẩm |
℃ 445mm×302mm×200 |
| Phụ kiện tiêu chuẩn |
Cáp dữ liệu USB3.0, Đầu dò trở kháng cao thụ động 500MHz x 4, Cáp thẳng BNC-BNC x 2, dây nguồn |
| Đóng gói tiêu chuẩn |
Hộp catong, hướng dẫn sử dụng, giấy chứng nhận hiệu chuẩn |
| Số lượng sản phẩm đóng gói theo thùng NSX |
1C |
