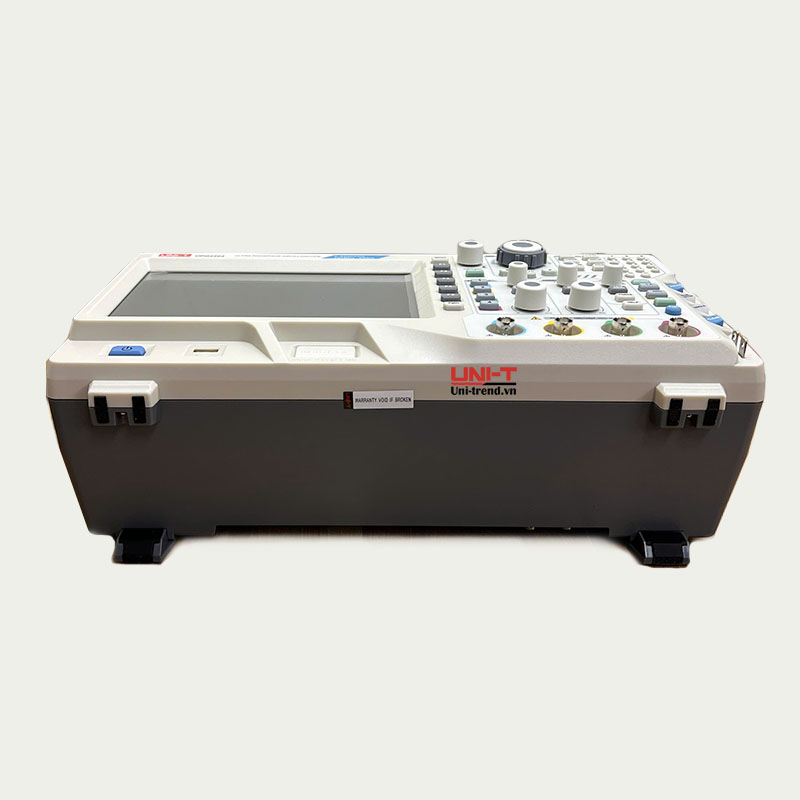

Máy hiện sóng 4 kênh 200MHz UNI-T UPO2204 Oscilloscope băng thông 200 MHz

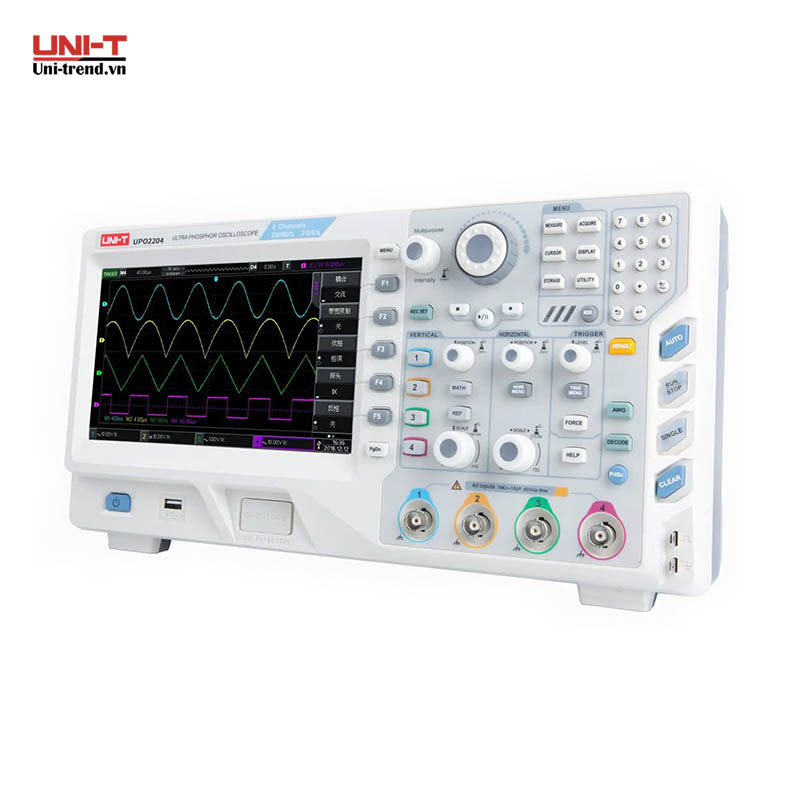

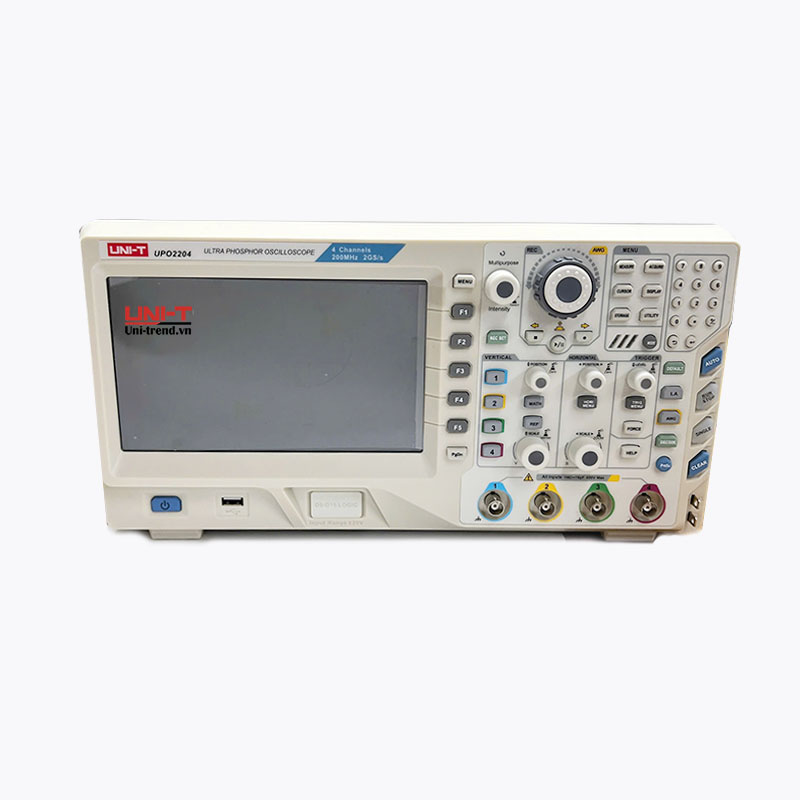

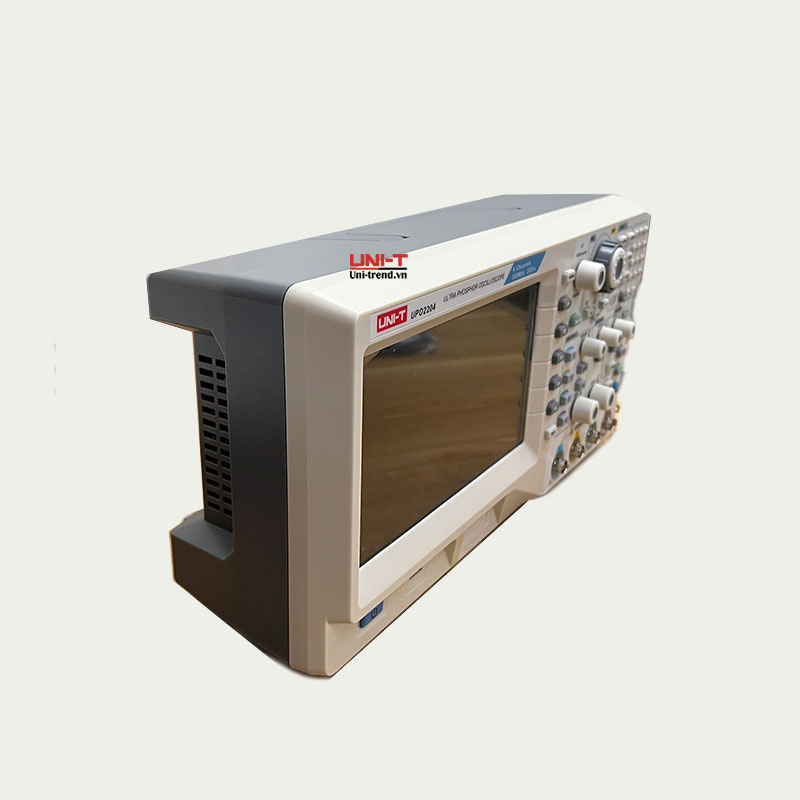

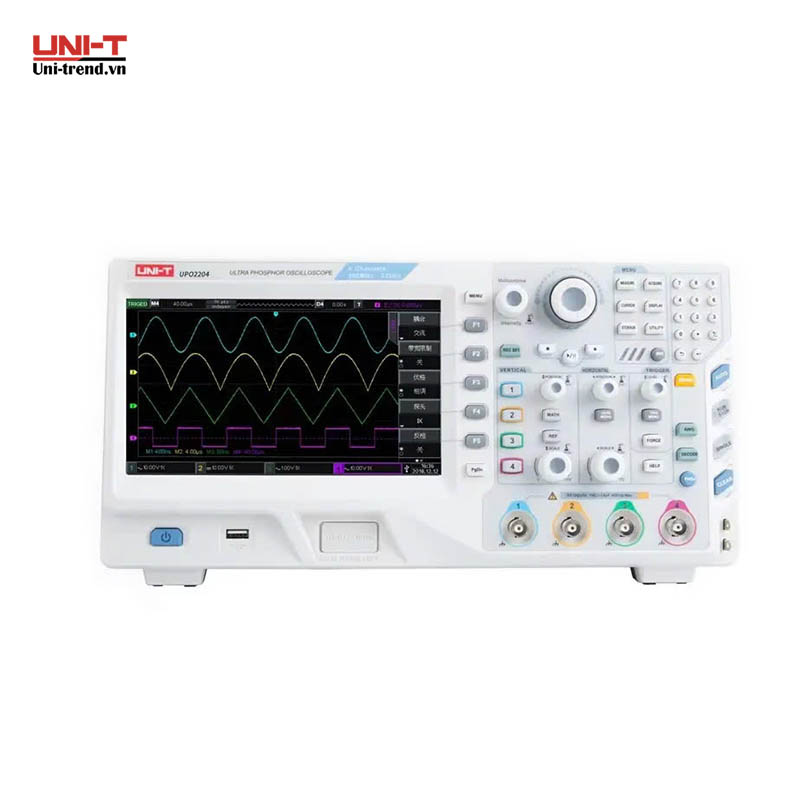

Giới thiệu máy hiện sóng UNI-T UPO2204
Máy hiện sóng số UNI-T UPO2204 là thiết bị đo tín hiệu điện tử chuyên nghiệp được thiết kế cho phòng thí nghiệm, nghiên cứu R&D và sửa chữa thiết bị điện tử. Thiết bị cung cấp băng thông 200MHz, 4 kênh đo độc lập và tốc độ lấy mẫu thời gian thực lên đến 2GSa/s, giúp quan sát và phân tích chính xác các dạng sóng điện áp trong mạch điện tử.
UNI-T UPO2204 được trang bị màn hình TFT LCD 8 inch, bộ nhớ sâu 56Mpts và tốc độ bắt dạng sóng lên đến 1.000.000 wfms/s, giúp phát hiện nhanh các tín hiệu bất thường trong hệ thống điện tử. Ngoài ra thiết bị còn tích hợp nhiều chức năng phân tích như FFT phổ tần, đo tham số tự động, toán học dạng sóng và trigger nâng cao, giúp kỹ sư dễ dàng phân tích tín hiệu và kiểm tra mạch điện với độ chính xác cao.
Thông số kỹ thuật
| Model |
UPO2204 |
| Băng thông |
200 MHz |
| Số Kênh |
4 kênh |
| Tốc độ lấy mẫu |
2 GSa/s mỗi kênh |
| Thời gian tăng (Rise Time) |
≤ 1.8 ns |
| Độ phân giải dọc |
8 bit |
| Độ sâu bộ nhớ |
56 Mpts mỗi kênh |
| Các loại kích hoạt |
Edge, pulse width, runt, overrange, N-edge, delay, timeout, duration, setup/hold, slope, video, pattern trigger |
| Bắt dạng sóng |
1,000,000 wfms/s (chế độ nhanh) / 200,000 wfms/s (chế độ thường) |
| Tỷ lệ dọc (V/div) |
1 mV/div ~ 10 V/div |
| Thang thời gian cơ sở (s/div) |
2 ns/div ~ 1000 s/div |
| Đầu vào ghép nối |
DC / AC / GND |
| Đo lường tự động |
Tự động đo 36 tham số dạng sóng |
| Các chức năng đặc biệt |
FFT nâng cao, Zone Trigger (kích hoạt vùng), Có tính năng giải mã/ghi toàn bộ bộ nhớ dạng sóng |
| Chức năng tích hợp |
DVM 4 kênh, counter tần số 5 kênh, XY-mode, Hỗ trợ Web remote control; SCPI/Python/LabVIEW |
Tính năng
| Màn hình |
Màn hình LCD 8″, độ phân giải 800 × 480, cảm ứng touch screen |
| Phần mềm |
PC |

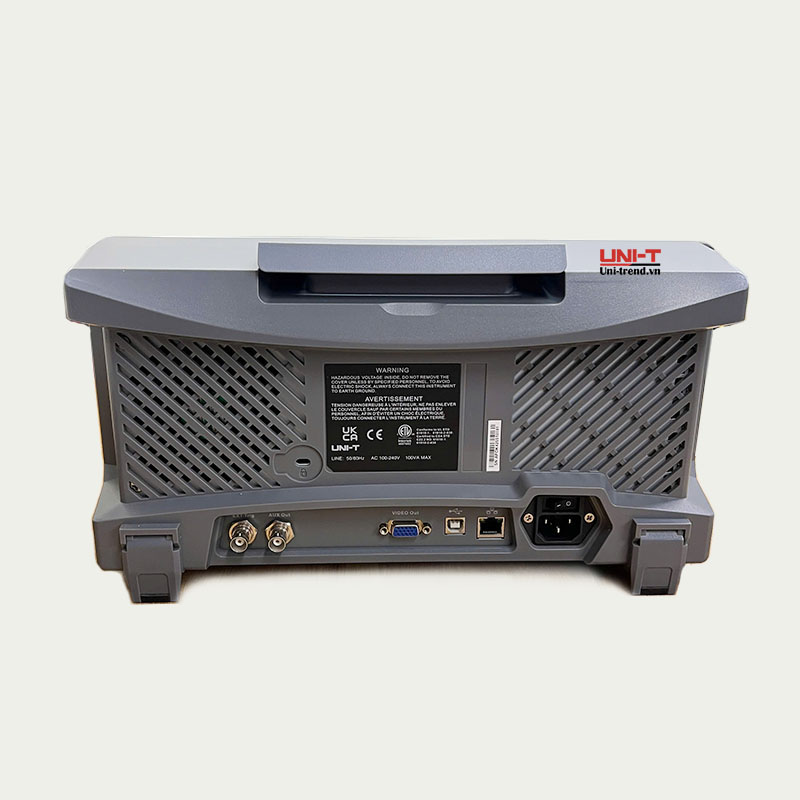

| Giao tiếp |
USB Device/Host, LAN, VGA, EXT Trigger, AUX Out |
Đặc điển chung
| Nguồn điện sử dụng |
Nguồn cấp điện AC: 100 V – 240 V AC (50 Hz / 60 Hz) |
| Trọng lượng của sản phẩm |
~4.54 kg |
| Kích thước sản phẩm |
38.1 × 12.7 × 17.8 cm |

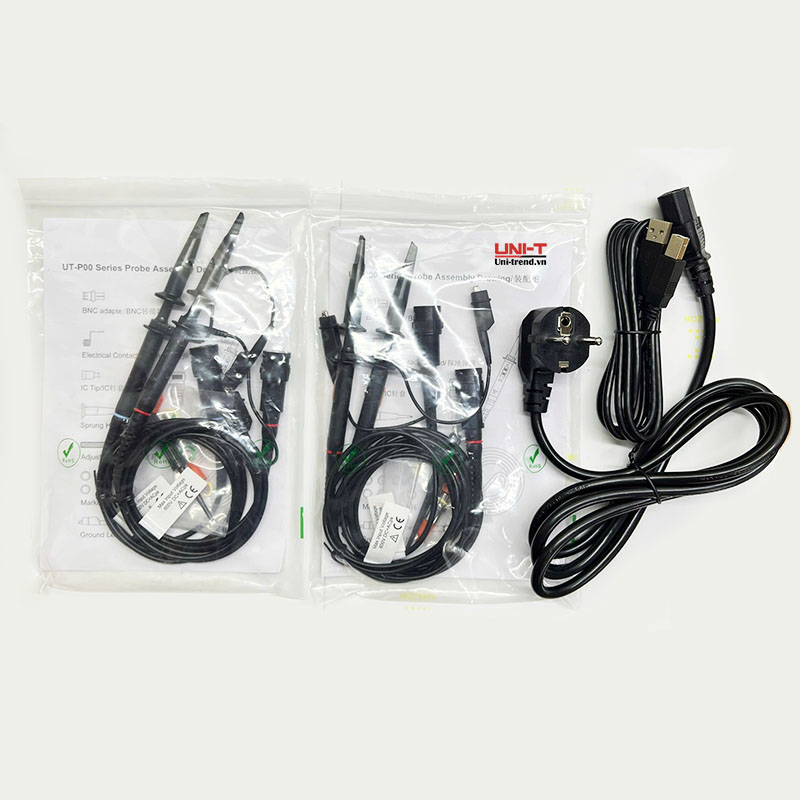

| Phụ kiện tiêu chuẩn |
4 × đầu dò 200 MHz, Dây nguồn AC, Cáp USB 2.0, |
| Đóng gói tiêu chuẩn |
Hộp, hướng dẫn sử dụng |
| Số lượng sản phẩm đóng gói theo thùng NSX |
1C |
Thông tin sản phẩm

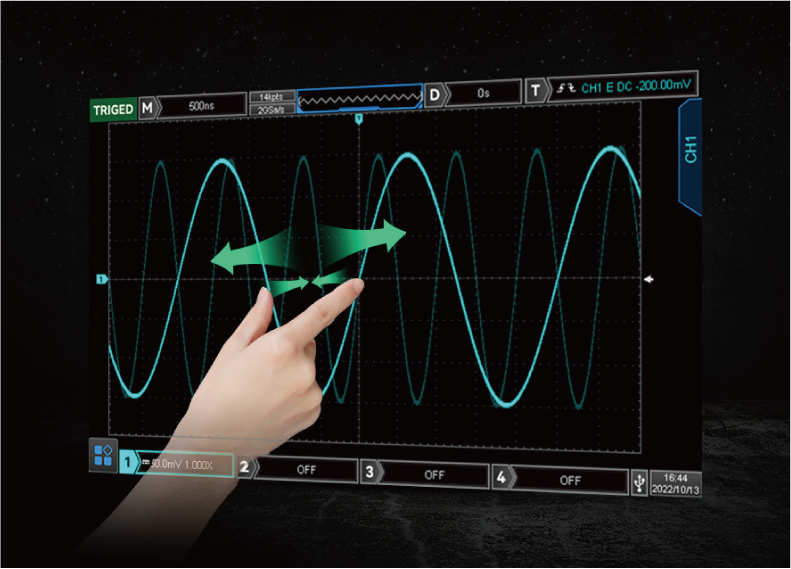

Màn hình cảm ứng 8 inch – thao tác trực quan
UPO2204 được trang bị màn hình cảm ứng 8 inch hỗ trợ các thao tác trực tiếp như chạm, vuốt, kéo, phóng to và chỉnh sửa dạng sóng.
Thiết kế giao diện thân thiện giúp kỹ sư và kỹ thuật viên thao tác nhanh khi đo kiểm tín hiệu. Ngoài ra máy vẫn giữ nút bấm và núm xoay vật lý, đảm bảo độ chính xác khi điều chỉnh các tham số đo.

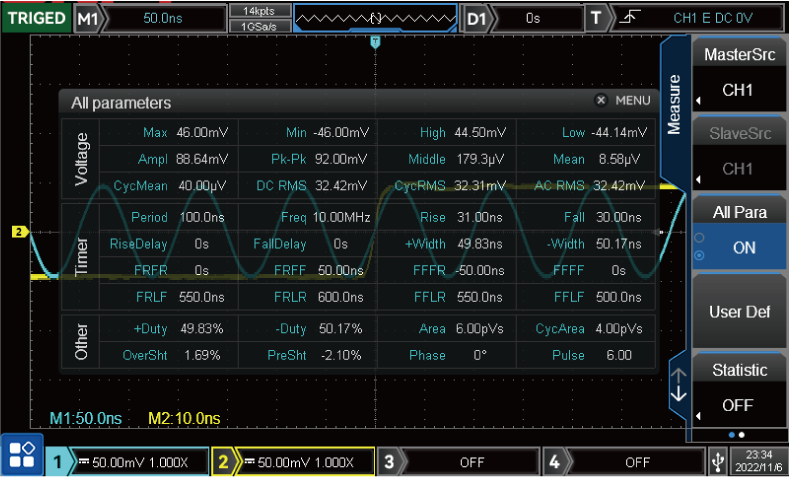

Hệ thống đo tự động 36 tham số
Máy hỗ trợ 36 phép đo dạng sóng tự động, giúp phân tích nhanh các thông số quan trọng của tín hiệu như:
- Điện áp đỉnh – đỉnh
- Tần số và chu kỳ
- Độ rộng xung
- Thời gian lên/xuống
- Các tham số thống kê của tín hiệu
Tính năng này giúp tăng tốc quá trình phân tích và kiểm tra mạch điện tử.

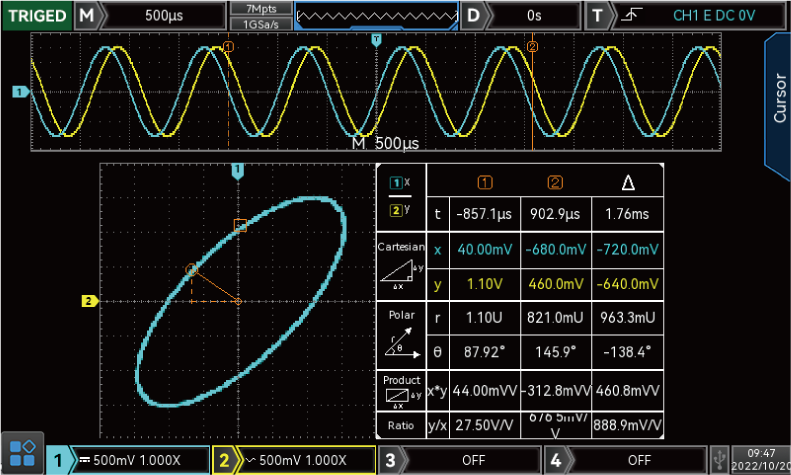

Chế độ hiển thị XY
Chế độ XY display cho phép hiển thị hai tín hiệu theo dạng đồ thị tọa độ XY. Tính năng này thường được sử dụng để đo độ lệch pha giữa hai tín hiệu, kiểm tra đặc tính tuyến tính hoặc phân tích các mạch điện tử analog.

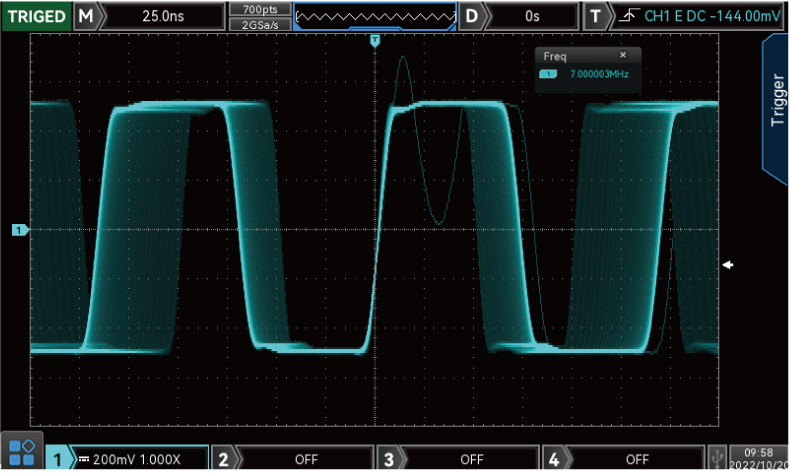

Công nghệ Ultra Phosphor 2.0
Công nghệ hiển thị Ultra Phosphor 2.0 giúp tăng tốc độ thu nhận dạng sóng:
- Chế độ tiêu chuẩn: khoảng 200.000 wfms/s
- Chế độ thu nhanh: lên tới 1.000.000 wfms/s
Nhờ đó máy có thể phát hiện các tín hiệu lỗi hoặc xung nhiễu hiếm gặp trong hệ thống điện tử.

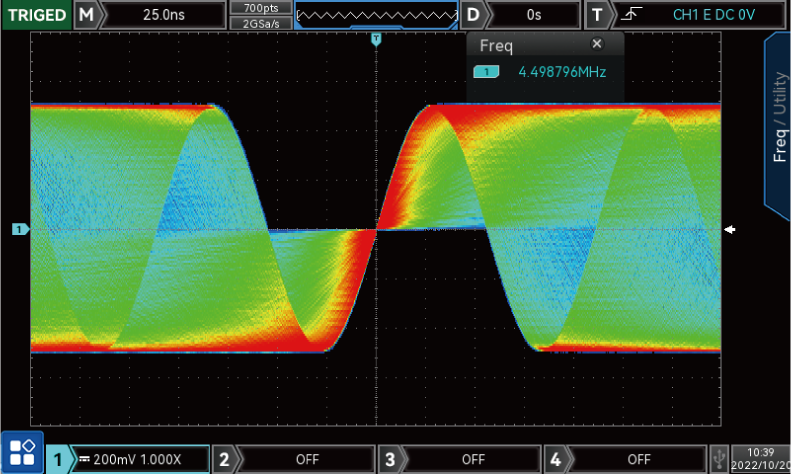

Hiển thị 256 mức cường độ sáng
Màn hình sử dụng công nghệ phosphor kỹ thuật số với 256 mức cường độ sáng, cho phép hiển thị mật độ tín hiệu theo thời gian.
Tính năng này giúp kỹ sư dễ dàng quan sát:
- Nhiễu tín hiệu
- Jitter
- Các sự kiện tín hiệu hiếm gặp
- Sự thay đổi mật độ tín hiệu

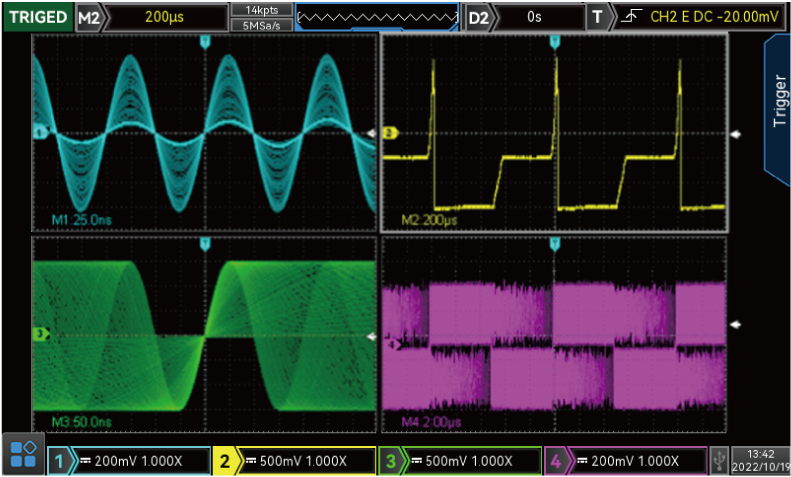

Multi-Scopes 2.0 – thu nhận tín hiệu đa kênh độc lập
Công nghệ Multi-Scopes 2.0 cho phép các hệ thống thu nhận và kích hoạt của từng kênh hoạt động độc lập.
Điều này mang lại khả năng:
- Thu nhận nhiều loại tín hiệu phức tạp cùng lúc
- So sánh tín hiệu giữa nhiều thiết bị
- Quan sát tín hiệu đa kênh theo thời gian thực
Máy cũng hỗ trợ nhiều chế độ chia màn hình giúp dễ dàng so sánh dạng sóng giữa các kênh đo.

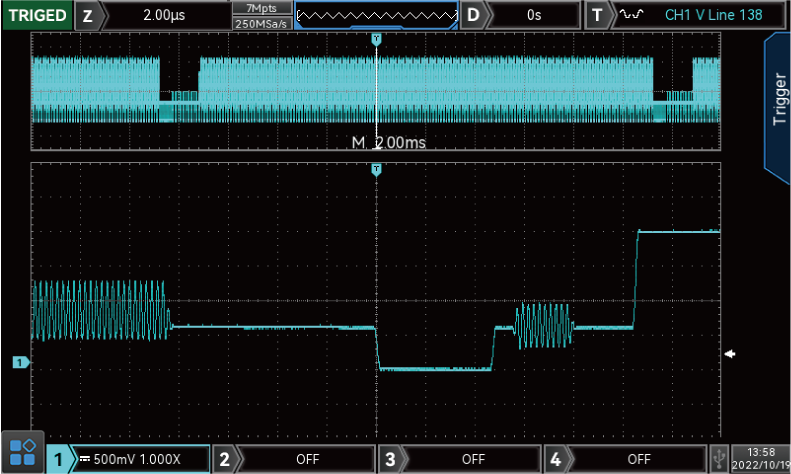

Bộ nhớ sâu 56Mpts mỗi kênh
Độ sâu bộ nhớ 56Mpts cho mỗi kênh giúp máy duy trì tốc độ lấy mẫu cao trong dải thời gian rộng.
Nhờ đó người dùng có thể:
- Quan sát toàn bộ tín hiệu dài
- Phóng to để xem chi tiết từng phần của dạng sóng
- ăng khả năng phát hiện lỗi tín hiệu

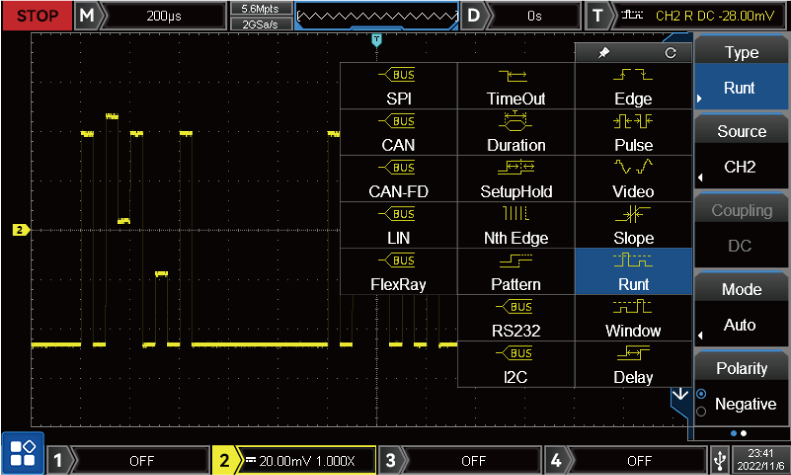

12 chế độ kích hoạt nâng cao
UPO2204 hỗ trợ 12 chế độ trigger nâng cao, giúp thu nhận tín hiệu chính xác hơn trong các hệ thống điện tử phức tạp.
Các chế độ kích hoạt cho phép phát hiện:
- Xung tín hiệu đặc biệt
- Lỗi truyền thông
- Sự kiện tín hiệu bất thường

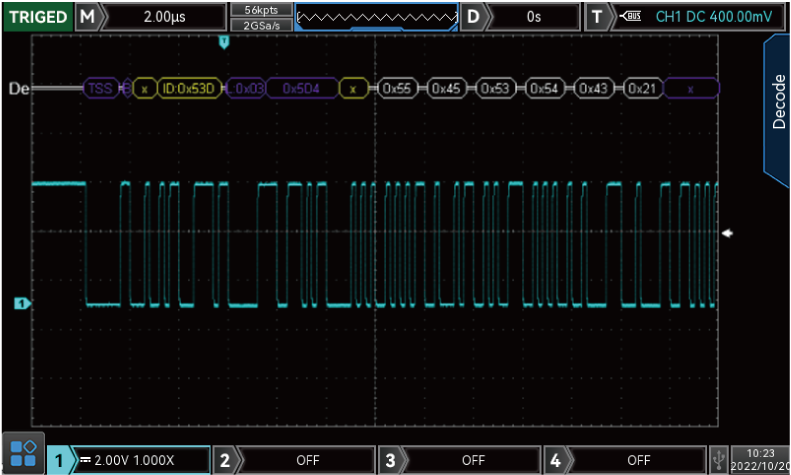

Giải mã giao thức phần cứng thời gian thực
Máy hiện sóng hỗ trợ giải mã giao thức thời gian thực bằng phần cứng, giúp phân tích dữ liệu nhanh hơn nhiều so với giải mã bằng phần mềm. Với bộ nhớ sâu 56 Mpts, các giao thức truyền thông có thể được giải mã chỉ trong vài mili giây, giúp kỹ sư nhanh chóng xác định lỗi trong hệ thống.

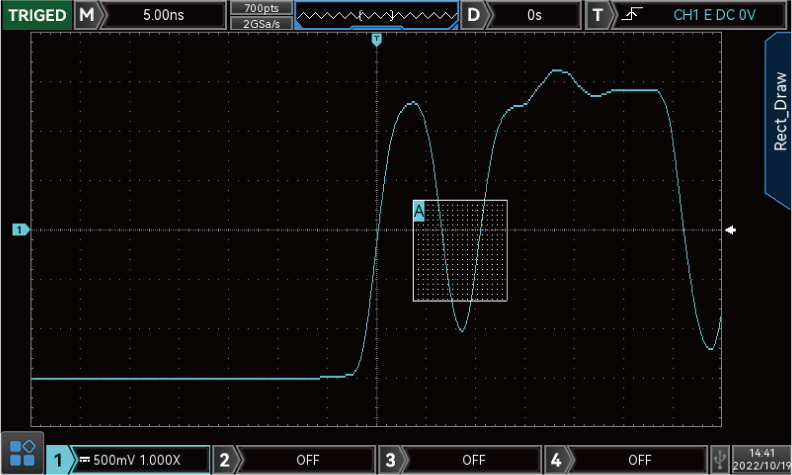

Kích hoạt vùng (Zone Trigger)
Chức năng Zone Trigger cho phép người dùng xác định vùng kích hoạt trực tiếp trên màn hình. Khi tín hiệu đi vào hoặc ra khỏi vùng đã chọn, máy sẽ kích hoạt quá trình thu tín hiệu. Tính năng này rất hữu ích khi cần thu các tín hiệu hiếm hoặc tín hiệu có đặc điểm đặc biệt.

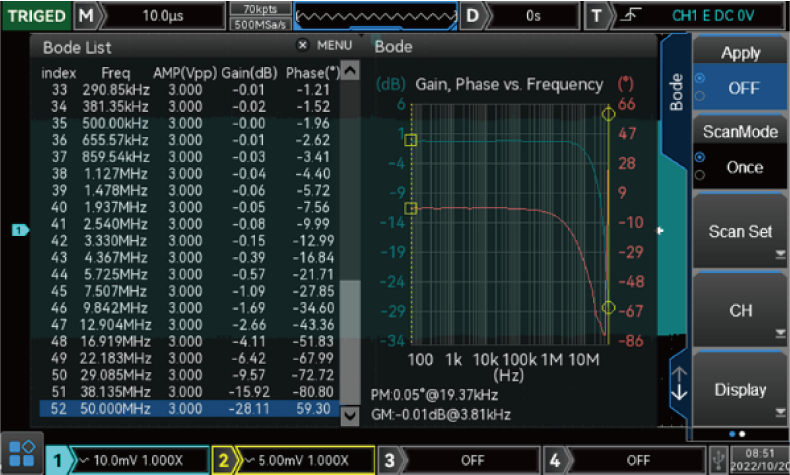

Phân tích đáp ứng tần số bằng Bode Plot
UPO2204 hỗ trợ biểu đồ Bode, công cụ quan trọng để phân tích đáp ứng tần số của mạch điện tử.
Tính năng này thường được sử dụng khi kiểm tra:
- bộ lọc analog
- mạch khuếch đại
- mạch phản hồi trong nguồn switching
- hệ thống điều khiển

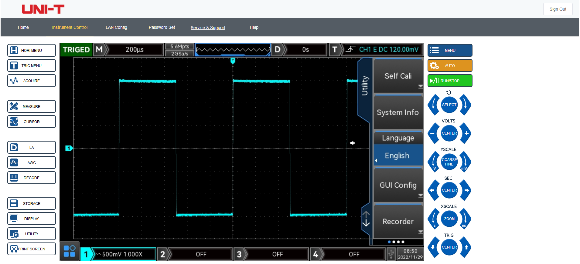

Điều khiển máy hiện sóng qua trình duyệt web
Máy hỗ trợ điều khiển từ xa qua Web, cho phép truy cập thiết bị từ máy tính hoặc điện thoại mà không cần cài đặt phần mềm.
Điều này giúp:
- vận hành thiết bị từ xa
- chia sẻ dữ liệu đo nhanh chóng
- thuận tiện cho môi trường phòng lab và đào tạo

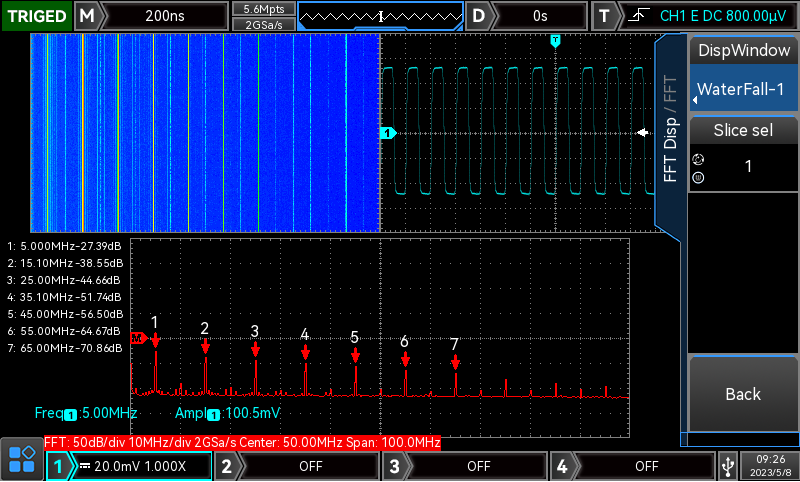

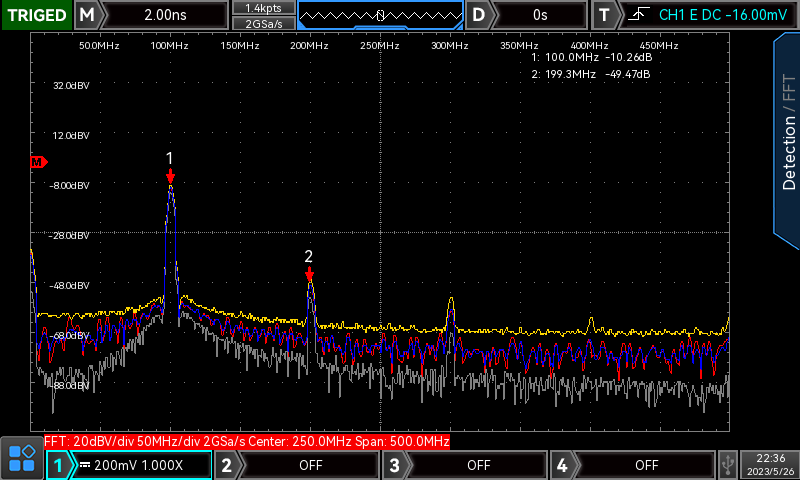

Phân tích phổ FFT độ phân giải cao 4 triệu điểm
Máy tích hợp FFT nâng cao với độ phân giải lên tới 4 triệu điểm, cho phép phân tích phổ tần số của tín hiệu một cách chi tiết.
Chức năng FFT giúp:
- xác định thành phần tần số của tín hiệu
- phát hiện nhiễu trong hệ thống
- phân tích đặc tính phổ của mạch điện tử
ỨNG DỤNG
Máy hiện sóng UNI-T UPO2204 được ứng dụng trong:
- Thiết kế, kiểm tra và gỡ lỗi mạch điện – điện tử.
- Kiểm tra và phân tích tín hiệu trong truyền thông và tự động hóa.
- Phòng thí nghiệm đào tạo, nghiên cứu và phát triển sản phẩm.
- Bảo trì hệ thống và thiết bị điện tử công nghiệp.
- Đo tín hiệu analog/digital, FFT phân tích phổ tần số.
FAQ – Câu hỏi thường gặp
UNI-T UPO2204 có bao nhiêu kênh đo?
Thiết bị có 4 kênh analog độc lập, cho phép đo và so sánh nhiều tín hiệu cùng lúc trong quá trình phân tích mạch điện.
Băng thông của máy hiện sóng UPO2204 là bao nhiêu?
Máy có băng thông 200MHz, phù hợp để đo và phân tích nhiều loại tín hiệu điện tử và tín hiệu số tốc độ cao.
Tốc độ lấy mẫu của UPO2204 là bao nhiêu?
Thiết bị hỗ trợ tốc độ lấy mẫu thời gian thực lên đến 2GSa/s, giúp tái tạo chính xác dạng sóng tín hiệu.
Máy có hỗ trợ phân tích phổ tần số không?
Có. UNI-T UPO2204 tích hợp FFT (Fast Fourier Transform) giúp phân tích tín hiệu trong miền tần số để đánh giá nhiễu và đặc tính tín hiệu.
Thiết bị phù hợp sử dụng trong lĩnh vực nào?
UPO2204 thường được sử dụng trong phòng thí nghiệm điện tử, nghiên cứu phát triển sản phẩm, sửa chữa thiết bị điện tử và đào tạo kỹ thuật.
